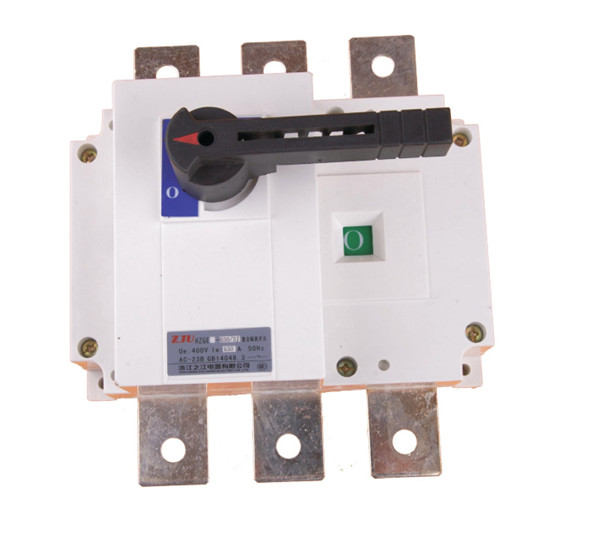

▍开关简介

HZGE系列负荷隔离开关适用于50Hz、额定电压至660V、直流电压440V、约定发热电流3200A的工企业配电设配中，用作不频繁接通和分断电路及电气隔离之用，广泛用于建筑、电力、石油化工及其他行业的配电系统和自动化系统中。

HZGE系列负荷隔离开关，由两台HZGE负荷隔离开关上下叠装或左右并装组成，适用于双电源的切换或两台负载设备的转换及安全隔离等。

开关符合IEC60947-3/GB14048.3标准。

开关造型美观、新颖简介、体积小、功能全、是同类产品的最佳选择！

■ 开关采用模块化设计，适用于接通与分断电路或电气隔离之用，1000A以上只用作电气隔离。

■ 开关采用弹簧储能、瞬时释放的加速关合机构及同时接通与断开并联双断点的触头结构，极大的提高了产品的电气性能与机械性能。

■ 开关采用玻璃纤维增强不饱和聚酯模塑料及手动操作手柄，具有很高的介电性能、防护能力及可靠的操作安全性。

■ 开关具有3极、4极（3极+可通断中性极）

■ 开关正面设有标记窗口，指示触头的通断状态，可根据需要提供后面观察窗口，直接观察触头的通断状态，保证开关操作的可靠性和安全性。

■ 手柄可直接装在开关上操作（简称柜内操作），也可通过加长轴在配电柜门外操作（简称柜外操作），提供操作方便。

■ 可根据需要提供常开常闭辅助触点及板后接线方式，以满足客户的多种需求。

■ 在分断位置“0”时，可用两至三把锁锁住手柄，以防止错误操作。

▍产品特点

1、弹簧蓄能瞬时释放的加速机构实现了快速接通或分断（13.8米/秒），与操作手柄速度无关，极大提高了熄灭电弧能力

2、由玻璃纤维增强不饱和聚酯树脂制造的外壳具有良好的阻燃性能、介电性能、抗碳化性和抗冲击性

3、并联双断点触头具有自清洁作用

4、所有触头材料是铜镀银合金，具有两个分离触头面

5、隔离距离大

6、在“O”位时，可同时用三把锁锁住住手柄，可靠避免误操作

▍产品用途

HZGE系列负荷隔离开关主要用于交流50Hz，额定电压660V，直流额定电压440V，额定电流至3200A。用于不频繁接通与分断电路及线路的隔离之用。

▍符合标准

国际标准：

IEC60947-1（1998）《低压开关设备和控制设备第一部分总则》

IEC60947-3（1999）《低压开关设备和控制设备、开关隔离器、隔离开关及熔断器组合电器》

国际标准：

GB/T14048.1-2000《低压开关设备和控制设备总则》

GB/T14048.3-2002《低压开关设备和控制设备、开关隔离器、隔离开关及熔断器组合电器》

使用环境：

HZGE系列负荷隔离开关在下列条件下能可靠工作：

1、海拔高度不超过2000米；

2、环境温度不高于40℃，不低于-5℃，相对温度不大于95%；

3、无爆炸危险介质；

4、无雨雪侵袭环境；

注：若预期使用于周围空气温度高于+40℃～或低于-5℃-45℃的条件下，用户应制造厂说明

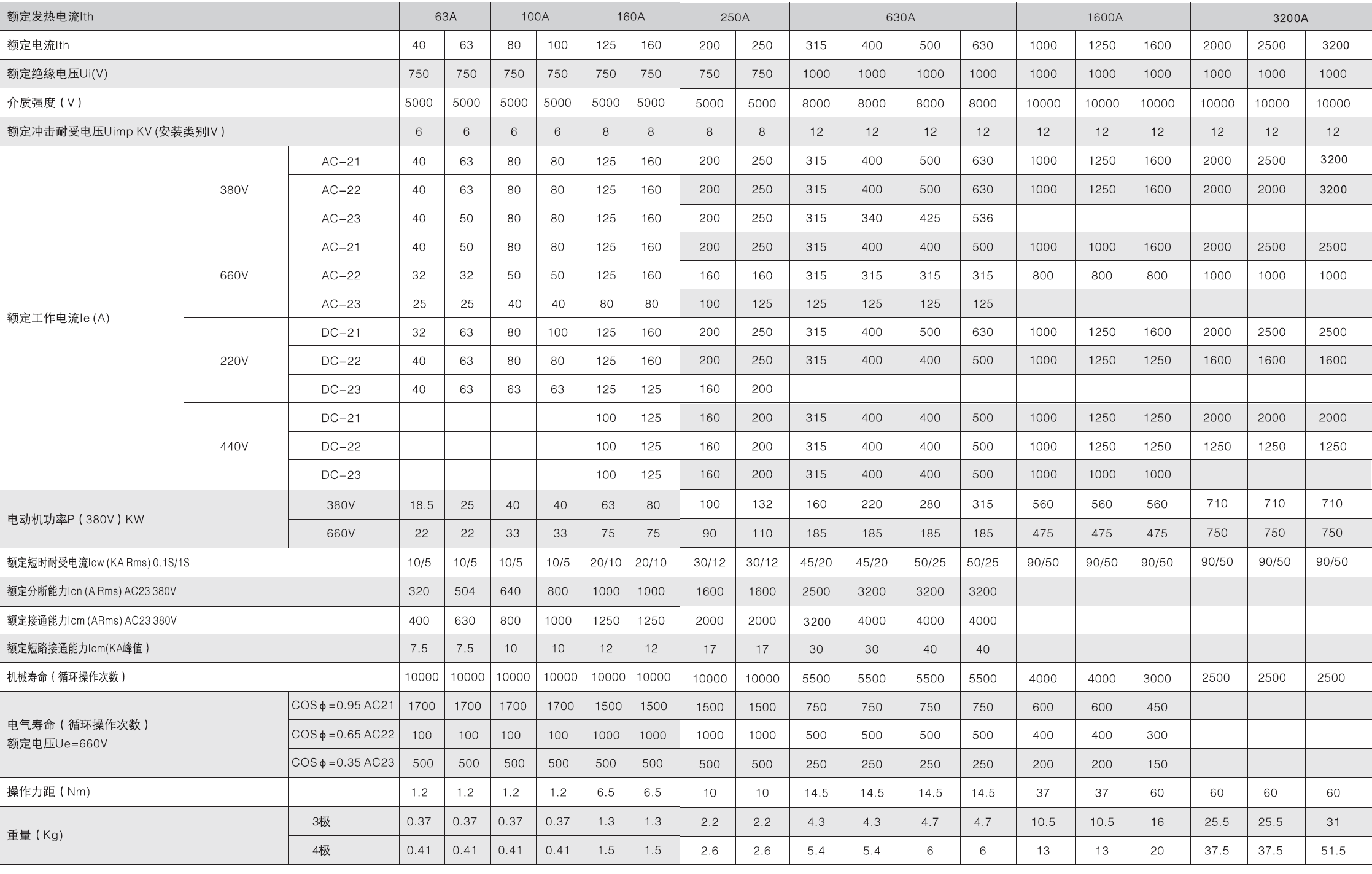

▍HZGE-63A～3200A电气性能参数与机械性能

▍符合标准

国际标准：

IEC60947-1（1998）《低压开关设备和控制设备第一部分总则》

IEC60947-3（1999）《低压开关设备和控制设备、开关隔离器、隔离开关及熔断器组合电器》

国际标准：

GB/T14048.1-2000《低压开关设备和控制设备总则》

GB/T14048.3-2002《低压开关设备和控制设备、开关隔离器、隔离开关及熔断器组合电器》

▍使用环境

HZGE系列负荷隔离开关在下列条件下能可靠工作：：

1、海拔高度不超过2000米；

2、环境温度不高于40℃，不低于-5℃，相对温度不大于95%；

3、无爆炸危险介质；

4、无雨雪侵袭环境；

注：若预期使用于周围空气温度高于+40℃～或低于-45℃的条件下，用户应制造厂说明。

▍HZGE-63～3200A负荷隔离开关

HZGE负荷隔离开关从63～3200A分7个规格是模块化设计基础型，具有三极、四极（三极+可通断中性极），主要用于电路的接通与分断或做电气隔离，1000A以上只做电气隔离。

正面设有标记窗口指示触头通断状态。

根据需要可提供后面观察窗口，直接观察触头通断状态，窗口样式，见HZGE-160A～1600A/H柜后操作负荷隔离开关。

可配装两组辅助触点。

可配制电缆缘罩。

▍操作方式

直接操作：手柄直接安装在开关中间。

柜外操作：手柄安装在配电柜柜门外。

▍HZGE-63～100A负荷隔离开关

▲ 63A-100A适用于电路的接通与分断或电气隔离。

▲ 63A-100A有三极、四极（三极+可通断中性极）。

▲ 可根据需要装配两组辅助触点。

▲ 可根据需要提供侧面柜内、柜外操作。

▍HZGE-160～1600A柜后操作负荷隔离开关

■ 160A～1600A适用于电路的接通与分断或电气隔离，额定电流1000A以上只适用于电气隔离。

■ 160A～1600A有三极、四极（三极+可通断中性极）。

■ 可根据需要提供有观察口的产品，直接观察触头的通断状态。

■ 可根据需要配装两组辅助触点。

注：仅提供柜外操作产品。

▍HZGE-160～1600A板后操作负荷隔离开关

■ 160A-1600A适用于电路的接通与分断或电气隔离，额定电流1000A以上只适用于做电气隔离。

■ 160A-1600A有三极、四极（三极+可通断中性极）。

■ 可根据需要提供有观察窗口的产品，直接观察触头的通断状态。

■ 可根据需要配装两组辅助触点。

■ 电气性能与机械能和HZGE-160和1600A电气性能与机械性能对应相同。

▍HZGEC-160～1600A侧面操作负荷隔离开关

■ HZGEC-160A～1600A适用于电路的接通与分断或电气隔离，有三极、四极（三极+可通断中性极），1000A以上只适用于做电气隔离。

■ 可根据需要提供有关观察窗口的产品，直接观察触头的通断状态。

■ 操作方式：

直接操作：手柄安装在开关右侧。

柜外操作：手柄安装在配电柜柜门外。

■ 根据需要可配装两组辅助触点。

■ 加长轴用于柜外操作。

■ 电气性能与机械性能和HZGEC-160A～1600A电气性能与机械性能对应相同。

■ 可配装电缆绝缘罩。

▍HZGEZ-160～1600A转换负荷隔离开关

■ HZGEZ-160A～1600A适用于两条低压电路的切换或者两个负载设备的转换或安全隔离等。

■ 操作方式：

直接操作：手柄安装在开关右侧。

柜外操作：手柄安装在配电柜柜门外。

■ 可根据需要提供有观察窗口的产品，直接观察触头通断状态。

■ 有三极、四极（三极+可通断中性极）。

■ 加长轴用于柜外操作。

■ 根据需要可配装两组辅助触点。

■ 电气性能与机械性能和HZGEZ-160A～1600A电气性能与机械性能对应相同。

■ 可提供桥式连接导体接通开关的进线端或出线端。

■ 可配装电缆绝缘罩。

注：选用桥式连接，应说明用于进线端或出线端。

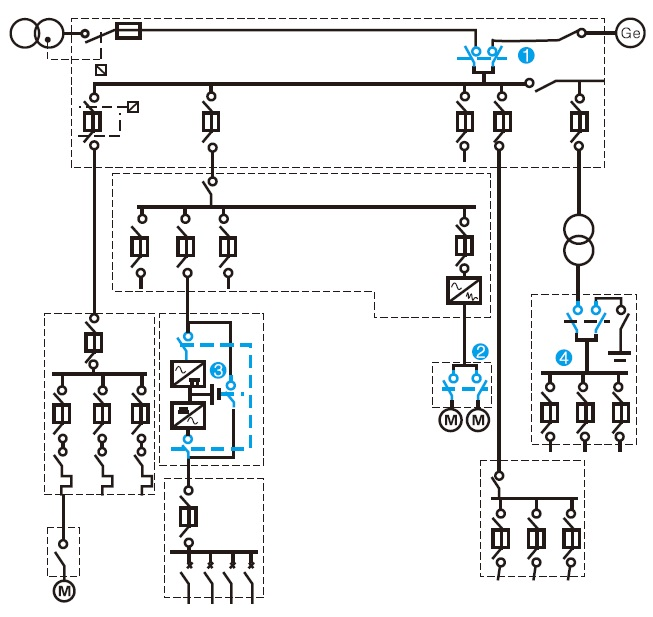

▍实施的功能

1、电源转换：

由主电源转换至应急备用电源

2、转换、反向：

两个负载设备的转换（应急备用电动机），经两相互换实现反向。

3、旁路：

通过完全分流使设备与上游和下游隔离（一次完成操作）。

4、断开+接地：

通过接地和短路一次操作完成隔离（*）（Ue＞Ac）

◆一般的断开功能，符合IEC947和GB/T14048标准。
