产品详情

▍用途及适用范围

HZW50万能式断路器(以下简称断路器)的额定电流自200A至1000A(增容至1250A)。额定工作电压交流400V、690V，50Hz。主要用于配电网络中，用来分配电能，保护线路和电源设备，使之免受过载、欠电压、短路、单相接地等故障的危害。在正常条件下也可作为线路的不频繁转换之用。可做到选择性保护，且动作精确，避免不必要的停电，提高供电的可靠性。

■ 分类

a、按使用类别分：A类(非选择型)B类(选择型)。

b、按操作机构的控制方式分：电动机储能操作;手动储能操作。

c、按是否需要维修分：需要维修;不需要维修。

d、按极数分：三极;四极。

e、按安装方式分：固定式;抽屉式。

f、脱扣器种类：智能型控制器;欠电压瞬时(或延时)脱扣器;分励脱扣器。

g、M智能控制器

M(选择性保护+接地保护)：过载长延时+短路短延时(定时限)+短路瞬时+接地保护，带电流表显示功能。

▍正常工作条件和安装条件

■ 周围空气温度

a、上限不超过+40℃，下限为-5℃，且其24h内的平均温度值不超过+35℃。

注：对于使用在周围空气温度高于+40℃或低于-5℃的断路器应根据有关产品标准(如适用时)或根据制造厂和用户协商进行使用。

b、安装地点的海拔不超过2000m。

c、最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度时允许有较高的相对湿度。例如+20℃时为90%，对由于湿度变化而产生凝露应采取特殊的措施。

d、污染等级为Ⅲ级。

e、断路器安装类别Ⅳ，辅助电路安装类别除了欠电压脱扣器线圈和智能型控制器用的变压器或电源模板一次侧线圈与断路器相同外，其余为Ⅲ;

f、安装条件，断路器应按本说明书要求安装，其垂直倾斜度应不大于5度。

▍技术数据与性能

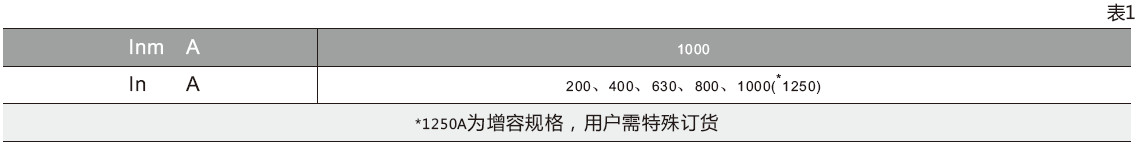

■ 断路器的额定电流见表1

■ 额定绝缘电压690V;额定工作电压400V、690V。

■ 额定短路接通能力应不小于2.1cu。

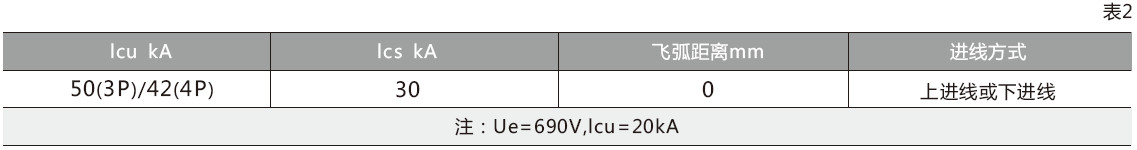

■ 额定短路分断能力包括额定极限短路分断能力lcu和额定运行短路分断能力lds(见表2)。

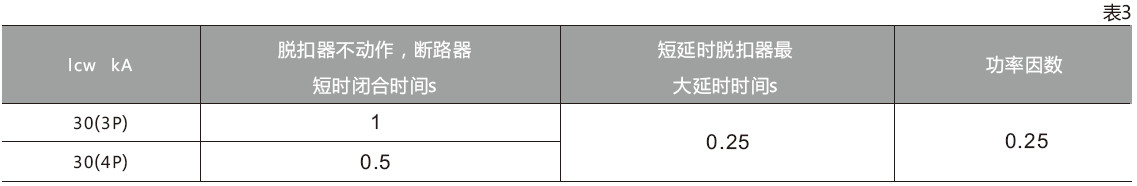

■ 额定短时耐受电流lcw(见表3)

■ 智能控制器保护特性

a.M控制器的过电流保护电流整定值及电流整定值的脱扣电流值准确度见表4

b.过载反时限断开动作特性

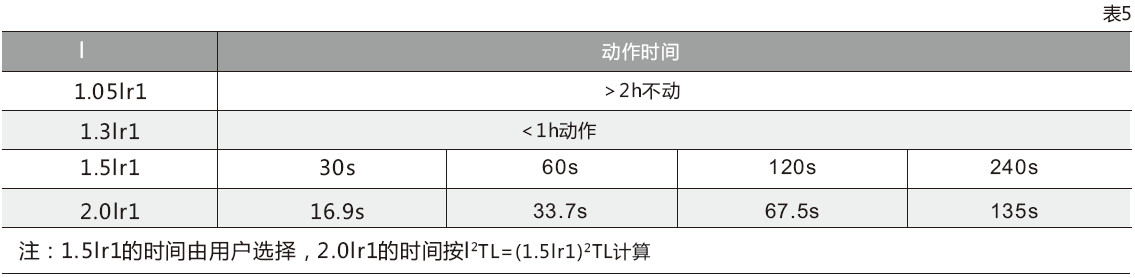

长延时过电流反时限动作特性为l2TL=(1.5lr1)2tL，其(1.05-2.0)lr1的动作时间见表5。

tL-长延时15lr1时整定时间

lrl-长延时整定电流

Tl-长延时动作时间

c.短路短延时的动作时间为0.25s，或0.2s可返回时间为0.21s，时间准确度为±10%，(出厂整定时间为0.2s)。

d.接地保护为延时型定时限，最大断开时间分别为(0.2、0.4、0.6、0.8)s四档，相应的可返回时间为(0.16、0.34、0.51、0.68)s，时间准确度为

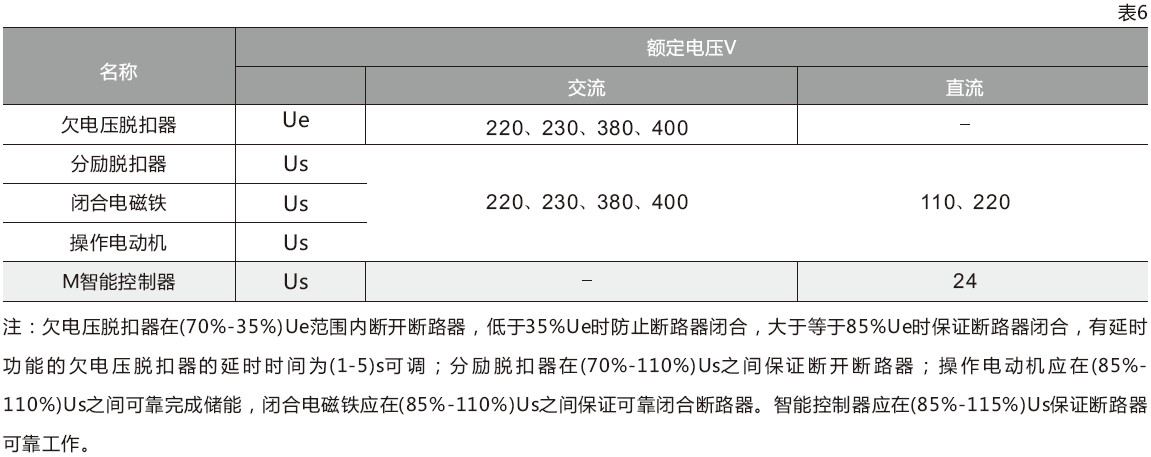

■ 控制电路的额定电压见表6

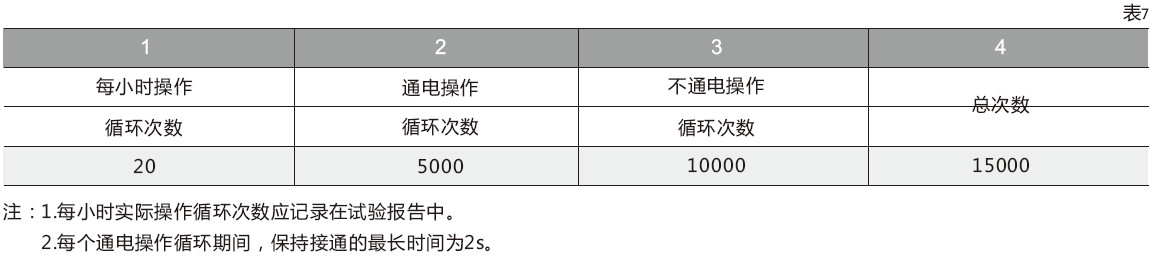

■ 断路器的操作循环次数见表7

■ 辅助触头

a.辅助触头的约定发热电流为6A。辅助触头的额定工作电流对交流为300VA/Ue;对直流为60W/Ue。

b.辅助触头为四常开四常闭、六常开六常闭。

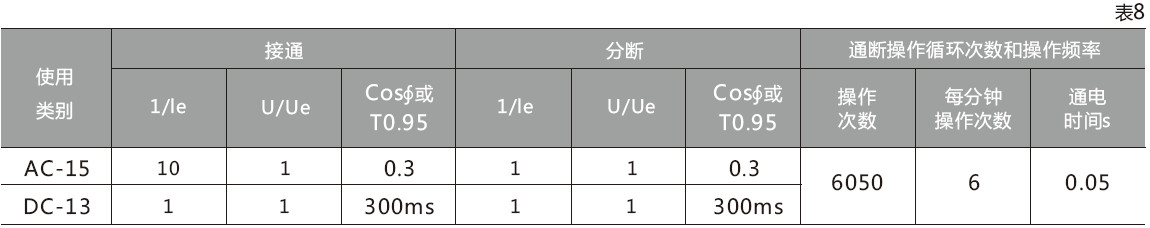

c.辅助触头的通电操作性能试验参数要求按表8

d.辅助触头的不通电操作循环次数与断路器相同

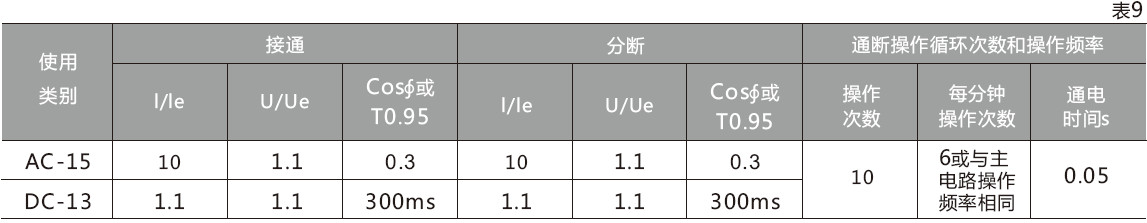

e.辅助触头的非正常接通与分断能力见表9

■ 断路器的最大手动操作力100N，抽屉式推进机构操作手柄的操作力不大于120N。

▍结构与附件

断路器为框架组合，分抽屉式与固定式。抽屉式由只能控制器及附件、积木式接触系统、灭弧系统、手动操作与电动操作机构、闭合与断开附件、抽屉座六大单元组成。固定式由只能控制器及附件、积木式接触系统、灭弧系统、手动操作与电动操作机构、闭合与断开附件五大单元组成。

■ 接触系统

主触头选用对接式触头，触头系统采用四支路片状结构，只有主触头，动触头片上有光滑的弧角，静触头上方备有引弧片。触头系统安装在封闭的绝缘小室内，触头系统旋转中心嵌入绝缘小室内壁，断路器动作时，来自主轴的闭合力矩使触头部分绕着旋转中心旋转而闭合。每相接系统为独立部件，以搭积木的形式装入框架中。

■ 操作机构

操作机构采用弹簧储能闭合、闭合速度与手动或电动操作无关。操作机构具有自由脱扣功能，操作分“储能再扣”、“闭合”及“断开”三个程序。

a.当电动货手动操作实施与外力时，储能轴带动凸轮旋转，弹簧储能经过凸轮最高点跳入缺口后由弹簧带动扇形板绕支点顺时针方向转动，使合闸杠杆和合闸半轴再扣。滚子被顶板顶住，此时储能结束。

b.按动“I”按钮或释放电磁铁动作，使顶板逆时针转动，储能弹簧释放能量，方轴带动凸轮逆时针转动，使杠杆上的滚子沿着凸轮滚动，杠杆上升，推动主轴旋转而是触头闭合。

c.按动“0”按钮货来自过电流、欠电压、分励的动作信号使脱扣半轴旋转，与脱扣杠杆解扣，在触头反力及复位弹簧的作用下，使断路器迅速断开。

注意：断路器必须断开后才能再次储能，负责运行时将烧损触头及损坏操作机构。

d.电动操作机构

电动机通过转动器带动偏心轴运转，传送给连杆、摇杆、棘爪、棘轮，棘轮在棘爪的推动下进行储能。当储能结束时，凸轮顶开棘爪，使棘轮停止转动，同时行程开关切断电动机电源，电动机停止转动，“储能”显示，则储能完毕。

■ 分励、欠压一体化脱扣器

该脱扣器采用永磁结构，当欠压脱扣器通电时，衔铁被铁心吸合，带电源模块完成充电后，此时依靠永久磁铁维持吸力，当欠压或失压时则由模块完成反向去磁，克服永久磁铁的磁场，依靠反力弹簧作用使衔铁和铁心不分离。

a.分励脱扣为反复短时工作制，每天操作的通电时间不要大于3s，使用直流电源时应注意电源极性不能接反。额定电压交流至380V，直流至220V。

b.一体化脱扣器也可实现欠压延时，延时时间为1s/3s/5s可调，准确度为±10%，额定电压交流至400V。

c.分励十欠压瞬时、分励十欠压延时、单独分励、单独欠压为四种不同的脱扣器，用户可根据实际需要订货。

■ 闭合电磁铁

闭合电磁铁为反复短时工作制，每次操作的通电时间不要大于3s，使用直流电源时应注意电源极性不能接反。额定电压交流至380V流至220V。

■ 抽屉式断路器

抽屉式断路器由抽屉本体与抽屉座组成，通过断路器本体上的母线与抽屉座上桥型触头的插接，接通主回路。抽屉式断路器有“连接、试验、分离”三个工作位置，可通过旋转手柄来实现，工作位置通过抽屉底座横梁上的指针来显示。当处于“试验”位置时，主回路断开并有安全隔板隔开，仅二次回路接通，可进行动作试验;当处于“分离”位置时，主回路和二次回路全部断开。抽屉式断路器具有机械式联锁装置，能保证断路器在断开状态下进行主回路转换。

■ HZW50-M智能型控制器

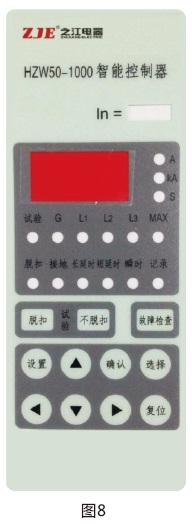

控制器由互感器组件、电子部件及执行元件磁通变转换器组成。控制器自身的正常工作电压为DC24V，变压器一次侧输入电压可为AC220V、380V、50Hz，亦可为DC200V及110V。控制器版面图见图8

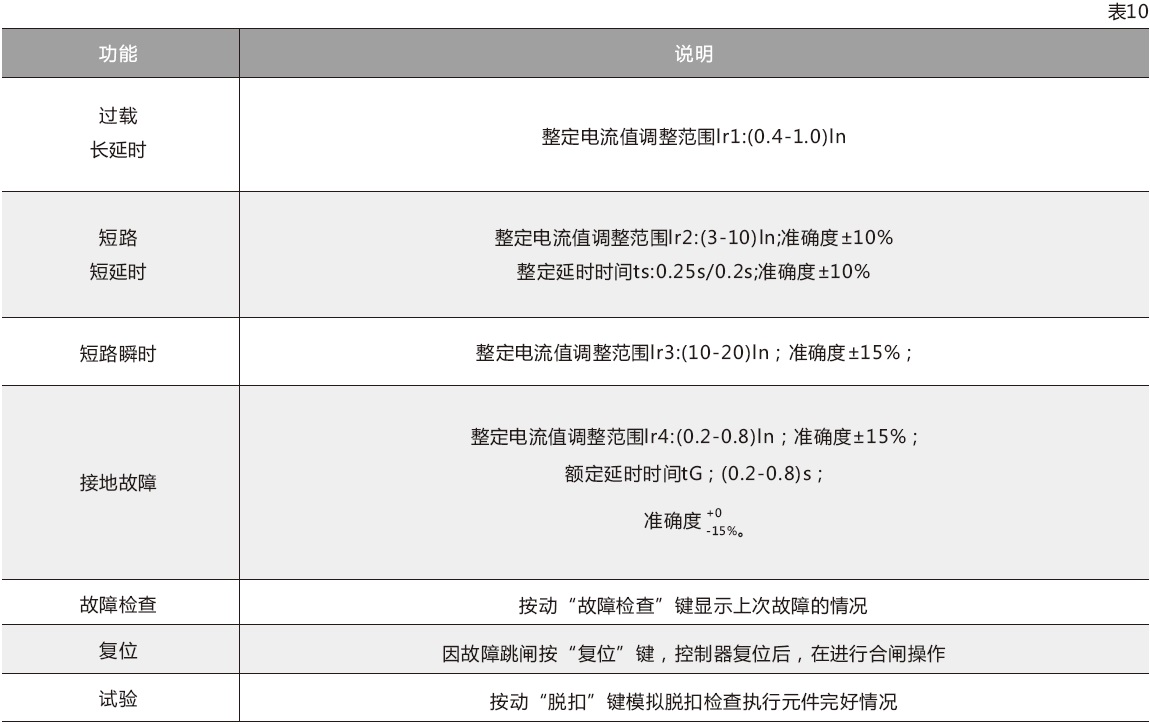

■ HZW50-M智能型控制器功能说明见表10

■ M智能型控制器使用说明

a.键盘显示说明：

G-接地电流

L1-A相电流

L2-B相电流

L3-C相电流

MAX-三相最大电流

b.功能介绍：

复位键：故障发生及排除后按复位键可恢复正常工作。

设置键：装置上电，进入主页面显示如下：

显示屏可设为A、B、C相电流中较大相电流(MAX)，首先按设置键，经密码确认后可设定所有需要的参数。

试验键：检查时按脱扣键，输入模拟电流分断。此时故障检查灯亮，再按“复位”键，进行复位，表示控制器连接正常。

故障检测键：按故障检测键可以查上一次故障，通过▲键查询故障发生的时间、电流值及故障类型。

控制器正常运行时，显示A、B、C三相中的最大电流。

选择键：按选择键可切换当前的接地、A相、B相、C相电流。

■ HZW50-M智能控制器参数设定

a.依次输入密码：设置键、“▲”键、设置键、确认键、选择键。

输入密码正确后，进入设定菜单，数码显示区会显示相应的数字，发光二极管也会指示所设定的参数，按先后顺序在数码管上显示：

1-lr4(接地电流)

2-lr4延时时间

3-lr1(长延时电流)

4-lr1延时时间

5-lr2(短延时的电流)

6-lr2延时时间

7-lr3(瞬时电流)

用“设置”、“▲”、“▼”、“▶”、“◀”、“确认六个键，即可对控制器各种参数进行调整，包括接地故障电流和时间的电流整定、长延时电流和时间的整定，短延时电流和时间的整定，瞬时电流整定。按“设置’键至所需整定状态(状态显示灯亮)，然后按“▲”、“V”键，按“▲”键为递增，按“r”键为递减，调整参数大小为所需值，再按一下“确认”键，记录指示灯亮一次。

表示整定值已锁定，控制器进入运行状态。注：控制器的保护参数按照1lr<2lr<3lr设定。

b.断路器闭合前或智能控制器再次整定、试验或故障脱扣后，必须按“复位”键，使控制器进入正常运行。断路器运行过程中，控制器显示其运行最大相电流，按“选择”键，可循环显示各相运行电流。按“故障检查”键，可显示上次故障状态，故障电流及动作时间(连续按“故障检查”键可循环检查和时间)。检查后按“复位”键，以便控制器进入正常运行。

c.控制模拟电流脱扣设定

按“脱扣键”显示

，再按“▲”键，显示

，按确认键输入模拟电流。再按确认键，可模拟长延时、短延时、瞬时电流动作。

▍安装使用及维护

■ 安装

a.安装前先检验断路器的规格是否符合要求。

b.安装前先用500V兆欧表检查断路器绝缘电阻，在周围介质温度20±5℃和相对湿度50%～70%时，应大于10MΩ。否则应烘干到绝缘电阻达到要求后，方可使用。

c.断路器安装时，其底座应处于水平位子，并用四只M8螺栓固定。断路器应安装平稳，无附加机械应力，并需可靠接地，接地螺栓处有

标志。

d.外部母线与断路器连接时，应避免给中机械应用作用在断路器上。

e.安装时断路器上方应留距离，不得接近跨接母线。

f.断路器安装完毕，按有关接线图连接后，在主电路通电前(抽屉式断路器处于实验位置)应进行下列检查：

●检查欠电压脱扣器、分励脱扣器、电动机操作及闭合电磁铁能否可靠动作。(欠电压脱扣器应先吸合，断路器才能操作)。

●检查手动储能，手动闭合，手动断开是否可靠。可上下扳动面罩上的手柄，当面板显示“储能”，并听到“咔哒”一声，此时储能结结束。

按动“I”按钮，断路器闭合，指示牌指示“I”。

再按动“0”按钮，断路器断开，指示牌指示“0”。

●检查控制器的整定参数是否符合要求。可按6.1的方法重新设定。用控制器的实验功能模拟故障信号来检查控制器与断路器配合。

检查时，首先闭合断路器，然后按面板上指示上的“脱扣”按键，可按6.3的方法设定控制器发出瞬动信号分断断路器，同时面板指示故障。实验完毕后需按一下“复位”键使控制器进入正常运行状态，方可再次闭合断路器投入运行。

g.断路器必须在断开后在允许储能操作。

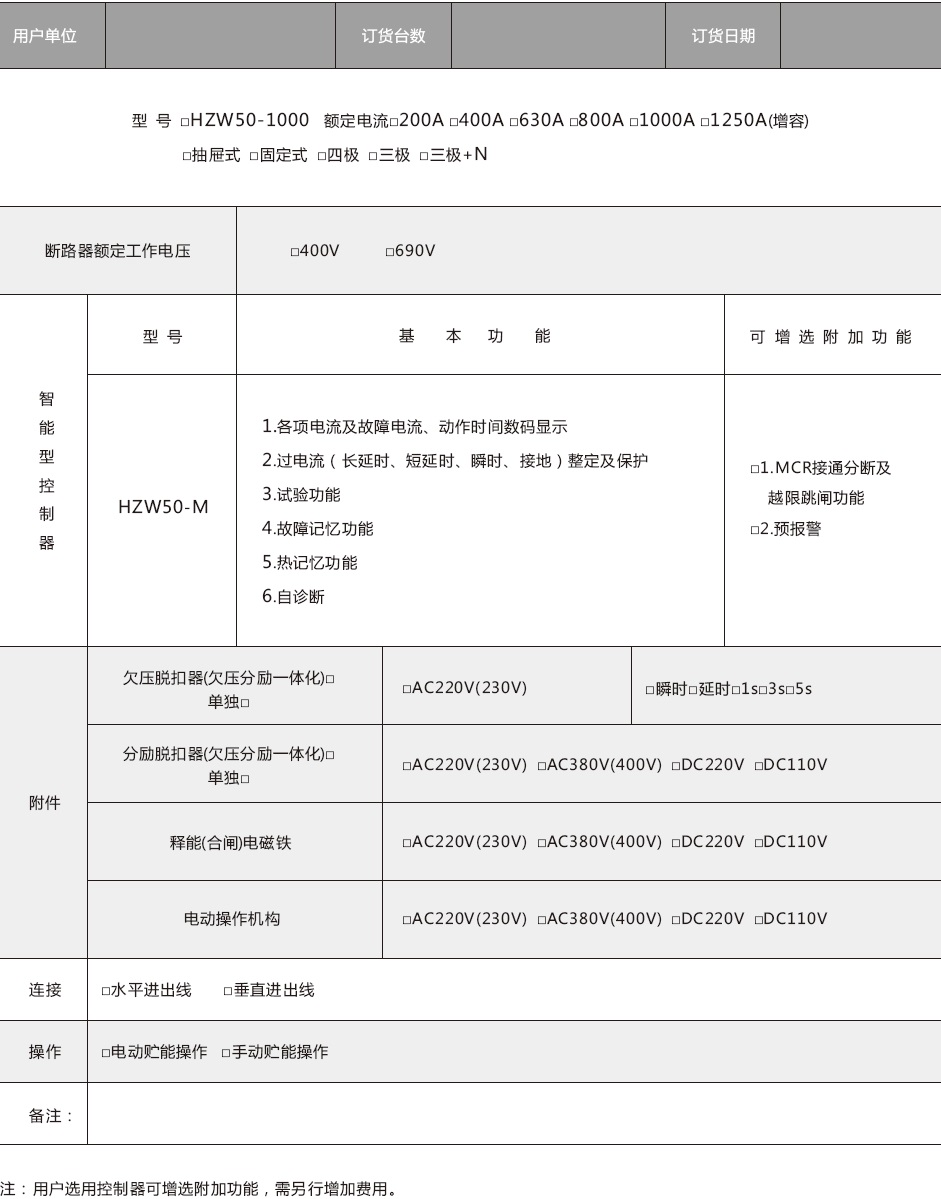

▍订货规范

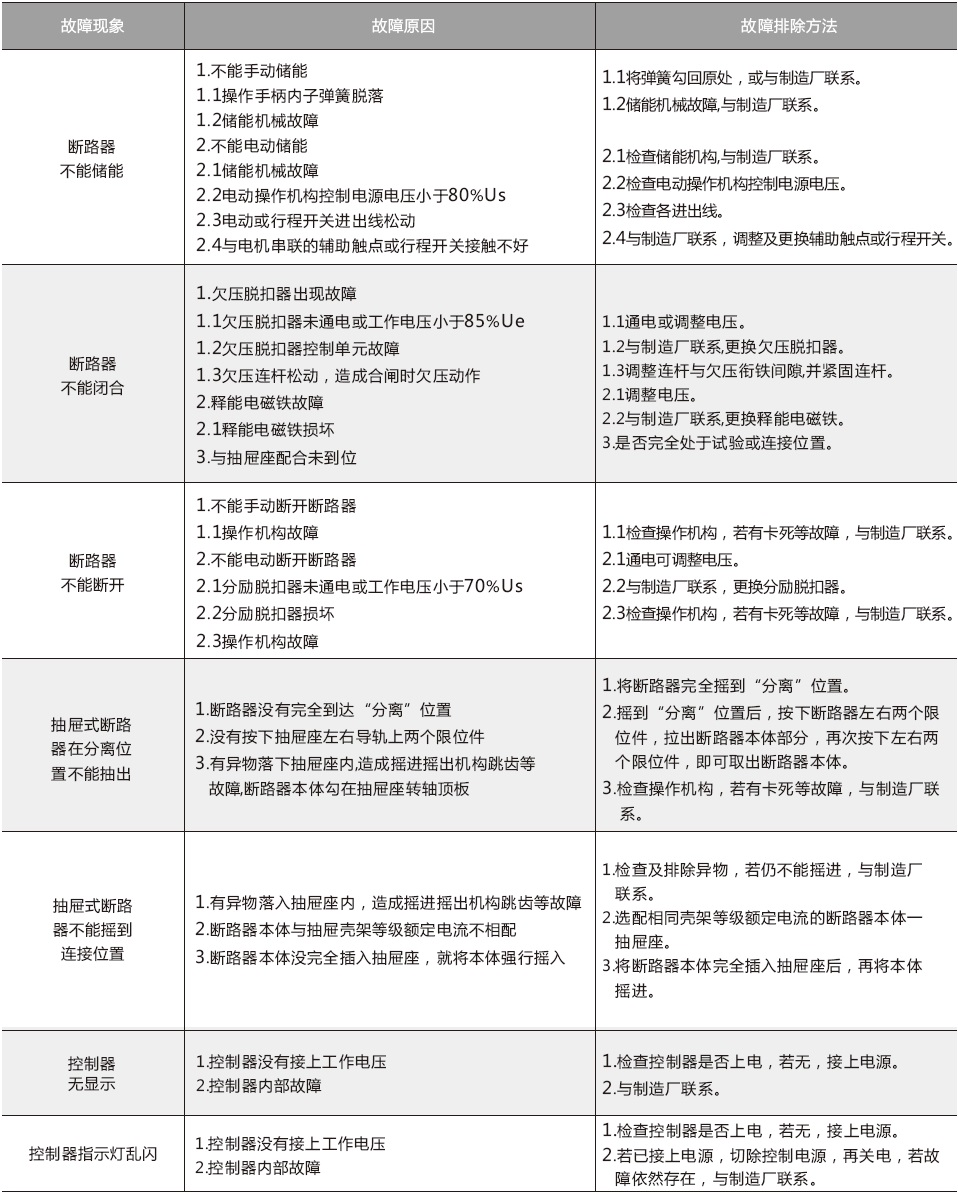

■ HZW50断路器可能出现的故障及排除方法
