▍概述

HZWE系列智能型万能式断路器是本公司按最新的国家标准GB14048.2的要求推出的新一代智能型万能式断路器。产品设计人性化，使用简单，具有全智能、高分断、零飞弧、带隔离、结构紧凑等特点，除具有多功能保护特征外，还具有电流表、电压表、功率因素表、故障检查、自诊断、MCR等，多种辅助功能，同时具有通讯接口，可实现远距离的遥控、遥测、遥调、遥讯功能，塑造了新一代断路器的全新形象。该断路器主要用于控制和保护低压配电网络、一般安装在低压配电柜中作主开关起总保护用，还可作电动机不频繁起动之用。产品通过IEC60947-2(97)国际最新电磁兼容标准和各种型式试验的严格考核，主要技术指标达到国外同类产品的先进水平。

▍用途及分类

■ 用途

HZWE系列智能型万能式断路器(以下简称断路器)适用于交流50Hz，额定电压400V690V，额定电流为400A～6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路、单相接地、欠电压等危害。该断路器具有多种智能保护功能，可做到选择性保护，且动作精确，提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行四遥，以满足控制中心和自动化系统的要求。

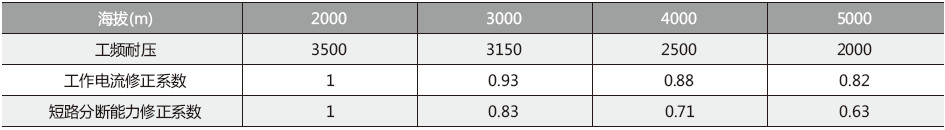

该断路器在海拔2000m时脉冲耐压8000V(不同海拔按标准修正，最多不超过12000V)。断路器不带智能脱扣器及传感器可作隔离器作用，标示为断路器符合GB14018.2《低压开关设备和控制设备低压断路器》和IEC60947.2《低压开关设备和控制设备断路器》等标准。

■ 分类

A、按使用类别

a.非选择性(A类)

b.选择性(B类)

B、按安装方式分

a.固定式

b.抽屉式

C、按极数分：三极、四极

D、按操作方式分

a.电动操作

b.手动操作(检修、维护用)

脱扣器种类

智能型过电流控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

▍正常工作条件

■ 周围空气温度

■ 上限值不超过+40℃;

■ 下限值不低于-5℃;

24h的平均值不超过+35℃;

注：a.下限值为-10℃或-25℃的工作条件，在订货时用户须向本公司申明;

b.上限值超过+40℃或下限值低于-25℃的工作条件，用户应与本公司协商。

■ 安装地点的海拔不超过2000m。

■ 大气条件

大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露，超过规定，用户应向本公司申明。

■ 防护等级：IP30。

■ 污染等级：3级

■ 使用类别：B类或A类。

■ 安装类别

额定工作电压690V及以下的断路器用于安装类别，辅助电路的安装类别，除了欠电压脱扣器线圈，电源变压器初级线圈与断路器主电路相同外，额定工作电压为400V，辅助电路安装类别Ⅲ。

▍技术参数与数据

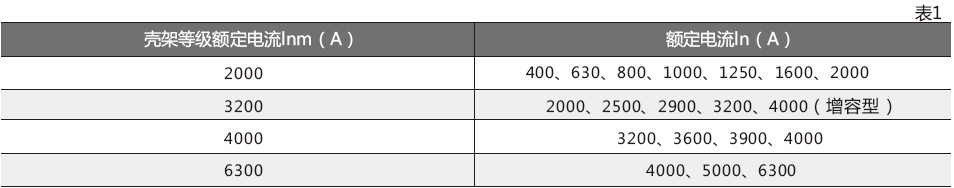

■ 断路器的额定电流见表1

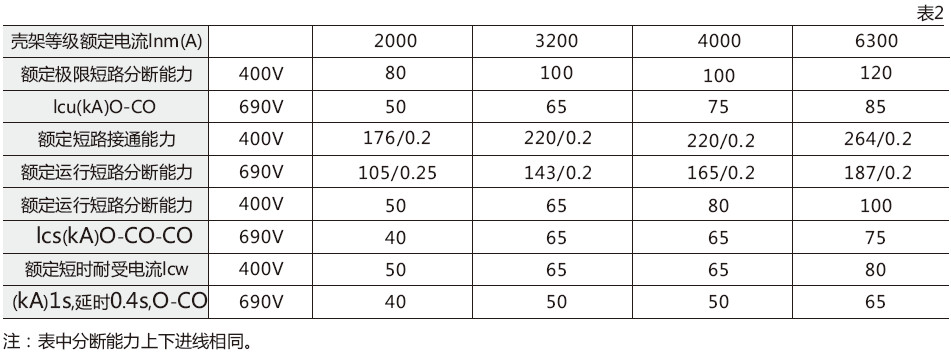

■ 断路器的额定短路分断能力及短时耐受电流见表2。断路器飞弧距离为“零”(即断路器外无飞弧)

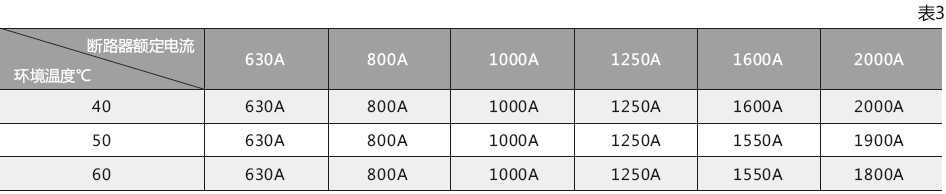

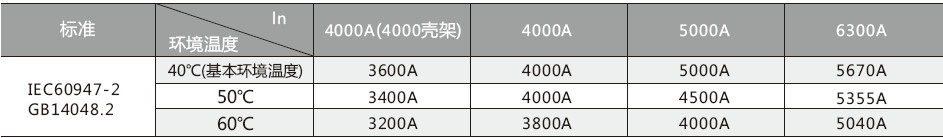

■ 断路器的最大耗损功率为360W。断路器在不同环境温度下额定持续电流变动见表3

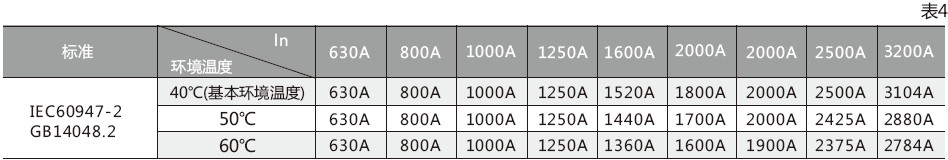

■ 断路器的最大耗损功率为360W。断路器在不同环境温度下额定持续电流变动见表4

■ 断路器的操作性能

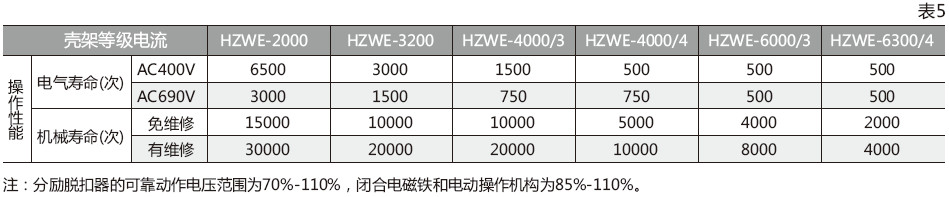

断路器的操作性能(每小时操作次数：20次)见表5

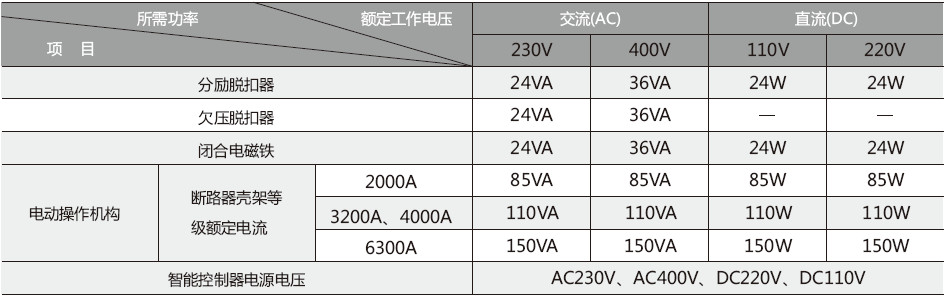

■ 断路器的分励脱扣器、欠压脱扣器、电动操作机构、闭合电磁铁的工作电压及所需功能功率见表6

■ 断路器的欠电压脱扣器性能见表7

■ 辅助触头的性能

辅助触头的约定发热电流为6A。

辅助触头形式：六常开六常闭。

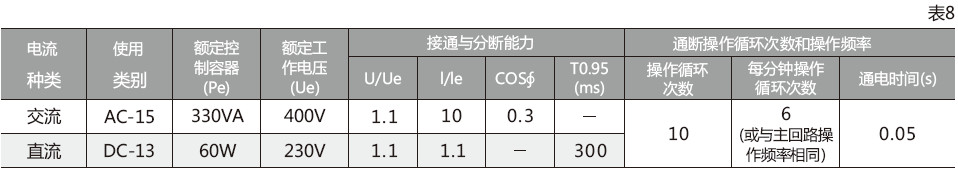

辅助触头的非正常接通与分断能力见表8

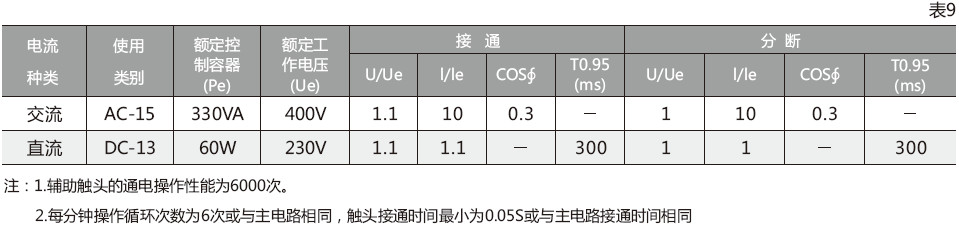

■ 辅助触头正常条件下的接通与分断能力见表9

■ 智能型过电流控制器的保护特性

■ 过电流控制器的保护特性

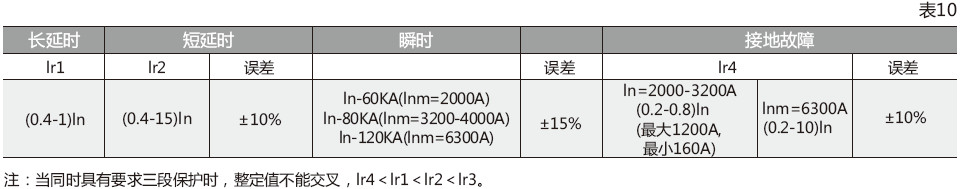

■ 脱扣的整定值Ir(1/ln)及误差见表10

■ 长延时过电流保护反时限动作特性见表11。长延时过电流保护反时限特性为l2TL=(1.5lr1)2tL，其时间误差15%，TL为长延时1.5lr1时的整定时间，lr1为长延时整定电流。

■ 短延时过电流保护动作特性

■ 控制器的保护特性在低倍数电流时为反时限，其l2T=(81r1)2t，t为短延时定时限整定时间，当过载电流>81r1时，应自动转换为定时限特性，其定时限特性见表11。

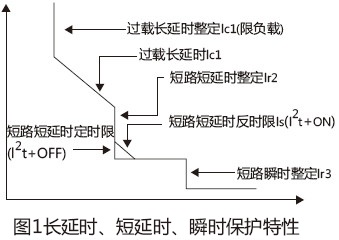

■ 过电流控制器保护特性曲线见图1

过电流控制器保护特性图

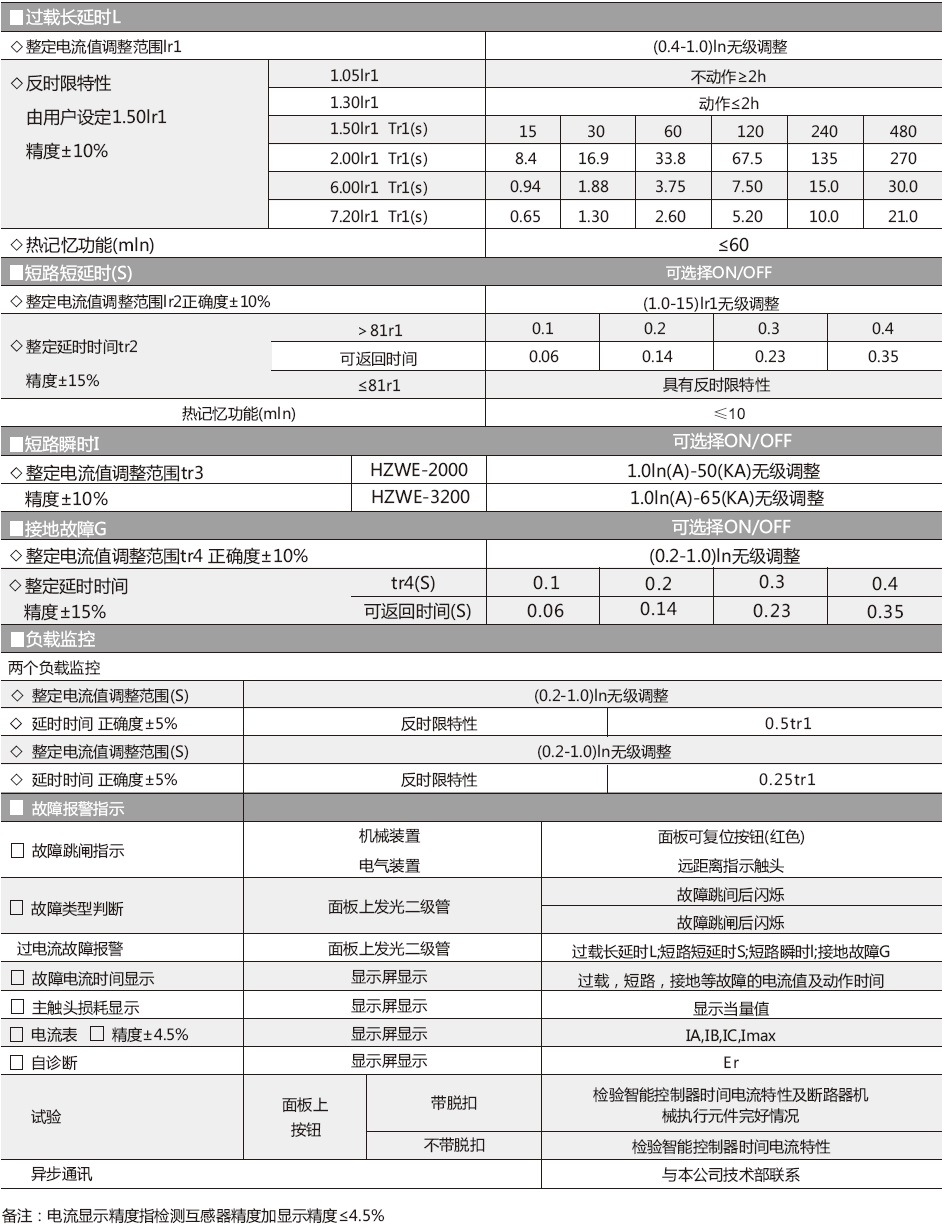

a.过载保护

长延时反时限保护，整定电流可lr1调;

长延时时间tL可调。

b.短路短延时保护

短路短延时反时限保护(l2+ON)

整定电lr2可调;

短路短延时定时限保护(l2t+OFF)

整定电流lr2可调;

短延时时间ts可调;

c.短路瞬时保护

短路整定电流lr3可调

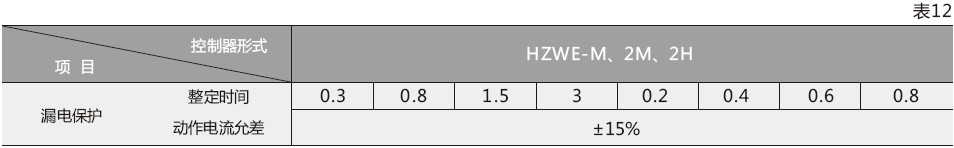

■ 接地故障保护特性为定时限，其延时特性参见表12，其保护特性曲线见图2。

接地故障保护特性图

接地故障保护

接地故障定时限保护，整定电流lr4可调;

延时时间可调

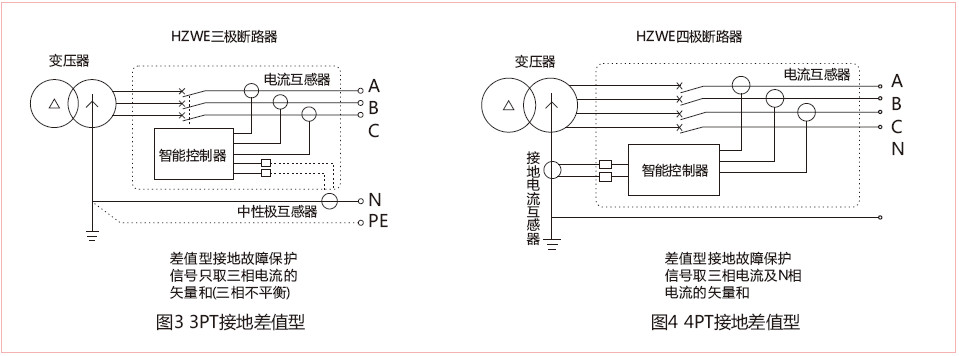

漏电保护主要通过零序互感器取信号，灵敏度高既适用于几个安培高阻接地系统的接地保护，同时也适用于直接接地系统。一般只报警，不脱扣，需要时亦可分断断路器，连接方式见图7、图8。分为外配负载电路用(ZCT)或变压器接地线用(2T)两种;

■ 脱扣器种类

智能型过电流控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

■ 智能型过电流控制器性能和特点

■ 性能：

a.智能控制器分为：M型(普通型)、2M型(高抗扰型)、2H型(高抗扰通讯型);

b.具有过载长延时反时限、短路短延时反时限、定时限、短路瞬动功能。可由用户自行设定组成所需要的保护特性;

c.单相接地保护功能：

d.显示功能：整定电流显示、动作电流显示、各线电压显示(电压显示应在订货时提出);

e.报警功能：过载报警;

f.自检功能：过热自检、微机自诊断;

g.试验功能：试验控制器的动作特性。

■ 智能控制器按功能分有三种类型：

M型—普通型(电流数字显示、按钮调整)

2M型—高抗扰型(电流数字显示、按钮调整)

2H型—高抗扰通讯型(电流数字显示、按钮调整、并可带通讯接口)

■ 特点：

■ 功能

任何规格控制器都可以实现预报警功能，当负载电流超过整定值时，通过控制器预报警接点输出，面板发光二极管闪烁报警。

■ 信号单元及操作控制

当长延时、短延时、瞬时或接地等原因导致断路器脱扣指示灯各种信号通过智能控制器中的接点输出，同时发光二极管指示。针对2H型控制器还有用于控制器的合闸、分闸接点输出。

■ 表计功能

M、2M、2H型控制器具有电流表、电压表、功率因素表等表计功能，运行中直观方便。

■ 先进的故障信息管理

检测及显示故障相位、故障电流和故障时间。故障类别的所有数据均记录在E2PROM内，即使控制器切断电源，也可以保持记录，有助于了解事故的状况和电路性质：

■ 与外部ZCT连接可以实现漏电保护

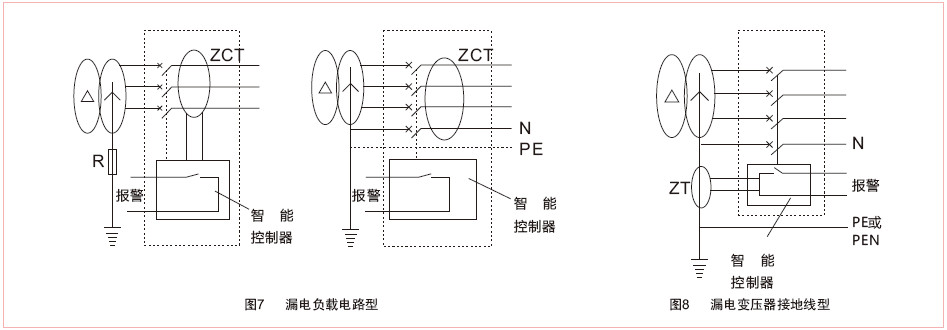

带漏电保护功能的智能控制器和外部ZCT连接，可以实现漏电报警，根据需要还可以实现漏电脱扣。

■ 自我诊断功能

具有环境温度的超温报警，对断路器触头磨损指示，对保护装置自检等功能，保证了供电的可靠性。

■ 智能控制单元

针对2H型产品，控制器输出的合闸、分闸、储能等操作控制信号给智能控制单元输出的中间继电器接点可实现电机等的操作控制，接点容量为AC220V、10A;DC28V、10A。

■ 数据传输和监控管理

控制器具有标准的RS485接口，可实现多种协议总线方案只能选择一种协议实现数据传送和实现“四遥”功能。传输串9.6K，传输介质为A类屏蔽双绞线。

■ 2M、2H型智能控制器的基本功能及技术规格

■ 基本功能

■ 功能简述

■ 主要保护功能

过载长延时反时限保护、短路短延时定时限和反时限保护、短路瞬时保护、接地或漏电定时限保护、N相保护、断相等原因引起的电流不平衡保护，负载监控等保护功能。

■ 测量及运行监视

实时测量各项电网参数，实时指示运行状态，如：故障，报警，自诊断，正常运行等。

■ 查询功能

保护参数查询、历史故障记录查询、自诊断故障信息查询和电网测量参数查询等动能。

■ 参数设定功能

控制器面板上可直接设定以下参数：负载监控的电流值和时间值，N相保护设定值。接地或漏电保护的电流值、时间值和剪切系数，电流不平衡串保护的不平衡率值及时间值，过载保护的电流值和时间值，短路短延时保护的反时限电流值、定时限电流值和时间值，瞬时保护的电流值。

■ 编程接口功能

提供与编程器的接口，可修改一些特定参数，如：信号输出触点的功能设定、电压测量的接线方式、控制器的时钟、保护特性曲线、热记忆功能、通讯地址，通讯波特率等。

■ 通讯组网功能(本功能仅2H型的功能控制器具有)

控制器提供标准的RS485接口，2HuT用MODBUS或PROFIBUS DP协议实现测量和保护功能，适应监控管理的“四遥”操作要求。

■ 试验功能

可对断路器进行瞬时动作的脱扣试验，动作后可显示断路器的固有动作时间。

■ 自诊断动能

对控制器自身出现的一些故障进行诊断报警。

■ 故障时钟功能，用于记录四相电流、三相电压、频率、功率、功率因数、有功功率，每隔半小时记录一次，可记录三个月。

■ 负载监控是对断路器的不同负载进行控制，以尽量保证主要负载的供电，负载监控可预报警，亦可用于控制支路负荷，控制器输出两个无源信号触点。

■ MCR接通分断及越限跳闸功能(可选)

接通分断是指在开关闭合前电网已处于故障状态，在合闸瞬间产生大于MCR设定值的电流，控制器以瞬时方式使断路器分断、此功能只在合闸瞬间(100ms内)起作用。越限跳闸是指断路器在正常运行时，当短路电流超过一定值后(一般为断路器的极限电流)，控制器以瞬时指令使断路器分断，此功能不受瞬时设定值的影响。

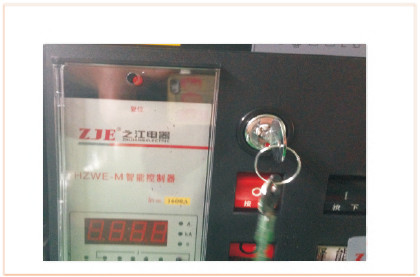

■ 遥控、本地和设置位置的设置功能(本功能仅2H型控制器具有)

控制器可对“遥控”、“本地”和“设置”三个状态位置进行设置，本功能用一个三个位置的钥匙锁实现，用于组网时将参数修改及遥控操作的权限指向“本地”或“远程”。

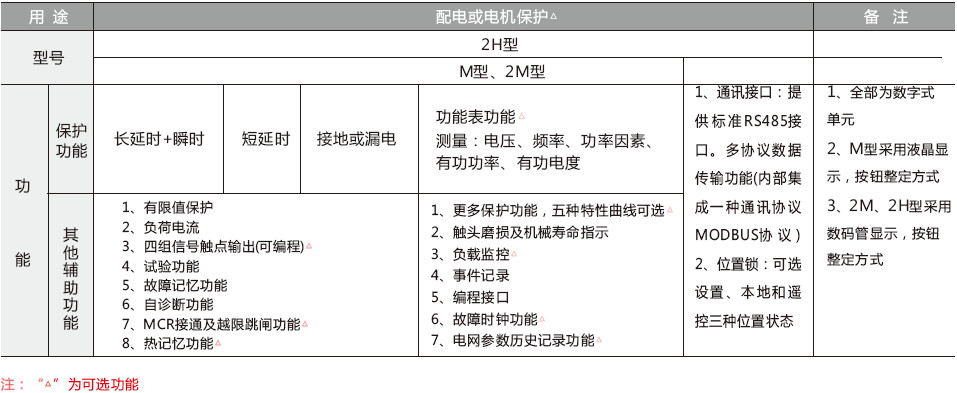

■ 产品功能对比

2M型智能控制器和2H型智能控制器相比，其功能的区别有两点;第一，2M型控制器的功能表功能为可选择项，而2H型控制器此功能为基本配置不需要另选;第二，2H型控制器的有通讯组网功能和遥控、本地和设置位置的选择功能，而2M型控制器则没有。

■ 技术规格参数

■ 测量精度

电压(V)±1.5%;

电流(A)±4.5%;

频率(Hz)±0.5%;

功率因数(COSф)±1%;

有功功率(kW)±4.5%。

■ 适用环境

周围空气温度：-5%～+40℃，且24小时的平均值不超过35℃(特殊定货除外);安装地点的海拔高度不超过2000米，污染等级为3级。

■ EMC性能

脉冲群试验：等级4，4kV/2kV

浪涌试验：等级4，6kV/3kV

静电放电试验：等级4，空气放电8kV，接触放电6kV

谐波，电流骤降和电流分断时的抗骚扰试验。

■ 通讯

■ 通讯协议方式

MODBUS-RTU，采用外接ST DP(02)可转接到PROFIBUS-DP

■ 通讯接口

标准RS485接口。

通讯速率：9.6K，通过编程器设定。

帧格式：一位起始位，一位停止位，八位数据，无奇偶校验。

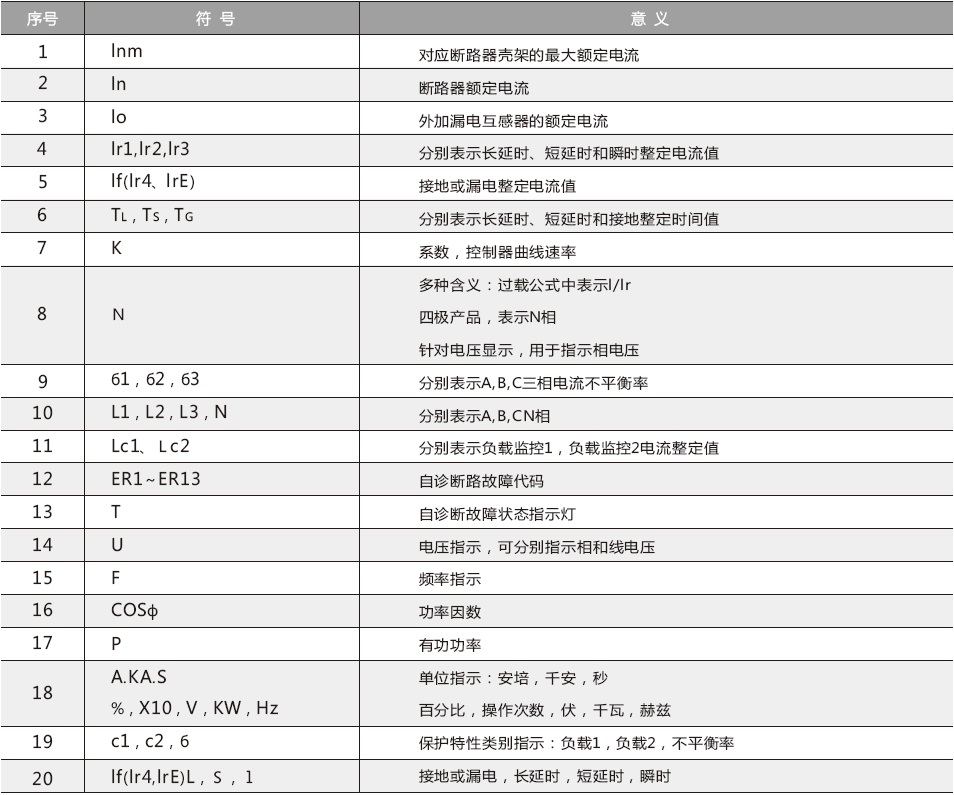

■ 符号与意义对照表

■ 安全性

设备耐压，绝缘强度：

电源、电压输入回路，3kV

电流回路，25kV

输入、输出端对机壳绝缘电阻5Mn

■ 电源

额定工作电压：交流AC400V、230V、50Hz;直流：DC220V、110V。

■ 通讯组网

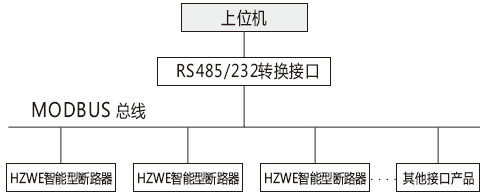

■ MODBUS通讯协议接口的连接关系图如下

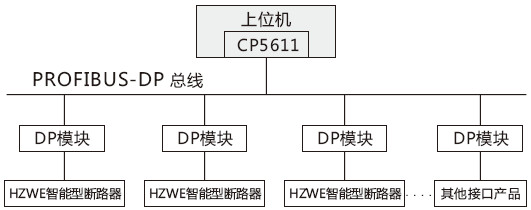

■ PROFIBUS-DP协议的连接关系图如下

■ 基于CAN协议的连接关系图如下

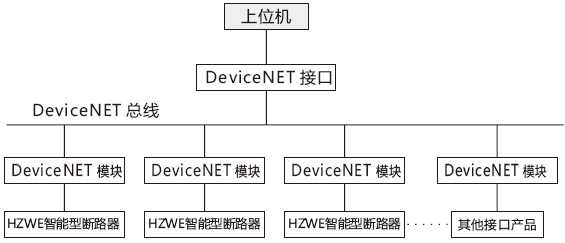

■ 基于DeviceNET协议的连接关系图如下

■ 系统的构成

■ a.数据通讯网络系统的硬件结构：

智能断路器提供标准的RS485通讯接口，从断路的10(+)号及11号出线引出;

系统连接的通讯介质：A类屏幕双绞线;

■ b.网络主要特性

双向串行数据传递方式，产品可提供多种通讯协议方式：PROFIBUS-DP，MODBUS，DeviceNET，CAN等;

严格的主从方式，即主站是通讯的发起者和控制者，从站只能与主站通讯，而不能直接与其它从站通讯;

通讯波特率4.8/9.6/19.2/38.4/76.8/153.6kbps可调。默认值为9.6kbps，通讯距离为1.2km。

■ c.监控软件

组态软件可根据不同工程要求，实现所需的监控管理软件的组合应用，来实现运行监控操作及多种日常管理功能。

■ 系统功能

■ 遥控

遥控是指通过主站计算机对系统口每一从站断路器进行储能、闭合、断开的操作控制、操作者从系统界面：选取相应的对象，利用鼠标点击遥控按钮，系统即提供相应对象的当前运行状态。操作者输入操作密码后，即可发送遥控“合”或“分”的指令。系统将指令传递给相应断路器从站，从站在收到指令后，即按既定的时序进行分断、闭合、储能等操作，并向主站报告遥控结果。

■ 遥调

遥调是指通过主站计算机对从站的保护定值进行设置。在主站计算机中存有所有从站的保护定值表，操作者从系统界面上选定相应的对象，利用鼠标点击遥调按钮，系统即提供相应对象所有保护定值的当前设置，以及该对象的保护定值表，操作者输入操作密码后，即可。

■ 遥测

遥测是指通过主站计算机对各从站的电网运行参数实时监测。通讯子站向上位机报送工作参数如下：各子站的实时A、B、C、N相电流值，UAB、UBC、UCA的电压值等：

A故障记录可记录以下的故障参数

故障时的A、B、C、N相电流值，UAB、UBC、UCA的电压值，故障类型、故障动作时间，并将该故障记录在故障数据库中。

△计算机以棒图，绝对值表等方式显示各子站的当前实时电流、电压、以实时曲线显示各节点的运行状况。

■ 遥讯

遥讯是指通过主站计算机查看从站的型号，闭合、断开状态，各项保护定值及从站的运行和故障信息状况等信息。从站断路器向上机报。

送参数主要有：开关型号、开关状态(合分)、故障信息、报警信息、各种保护设定定值等。

■ 系统其它功能

除了四遥操作控制功能外，系统还可进行多种的管理功能：事故报警(信息屏、画面推动、事件打印、事故拨号、声音报警)、事件记录、检修挂牌、交接班管理、负荷趋势分析。

▍结构概述

HZWE系列断路器有抽屉式和固定式二种，固定式断路器主要由触头系统、智能控制器、手柄操作机构、电动操作机构、安装板组成。抽屉式断路器主要由触头系统、智能控制器、手柄操作机构、电动操作机构、抽屉座组成。断路器为立体布置形式，具有结构紧凑、体积小的结构特点。触头系统封闭在绝缘底板内，且没相触头也都由绝缘板隔开，形成一个个小室，而智能控制器、手柄操作机构、电动操作机构一次排在前面形成各自独立的单元，如其中某一单元坏了，可将其整个拆下换上新的。

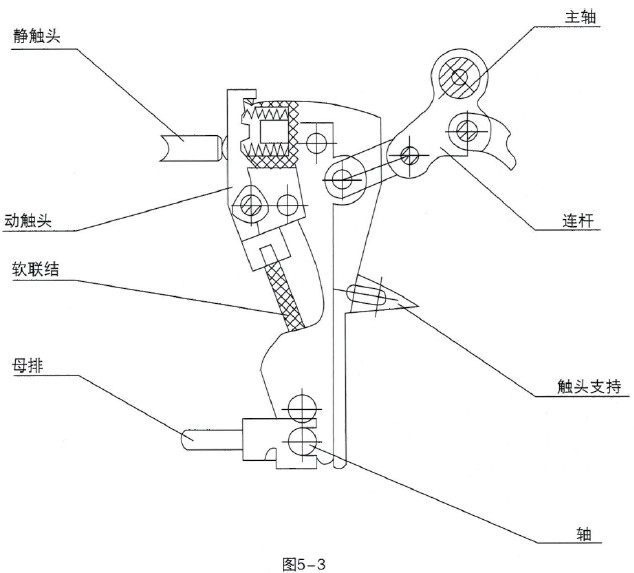

■ 触头系统(见图5-3)

每相触头系统被安装在由绝缘板构成的小室内，其上方是灭弧室。触头系统由连杆与绝缘板外的主轴连接，从而完成闭合、分断的任务。而每相触头系统为了降低电动排斥力及提高接触可靠性，采用10-15档触头，并联结在一个触头支持上;

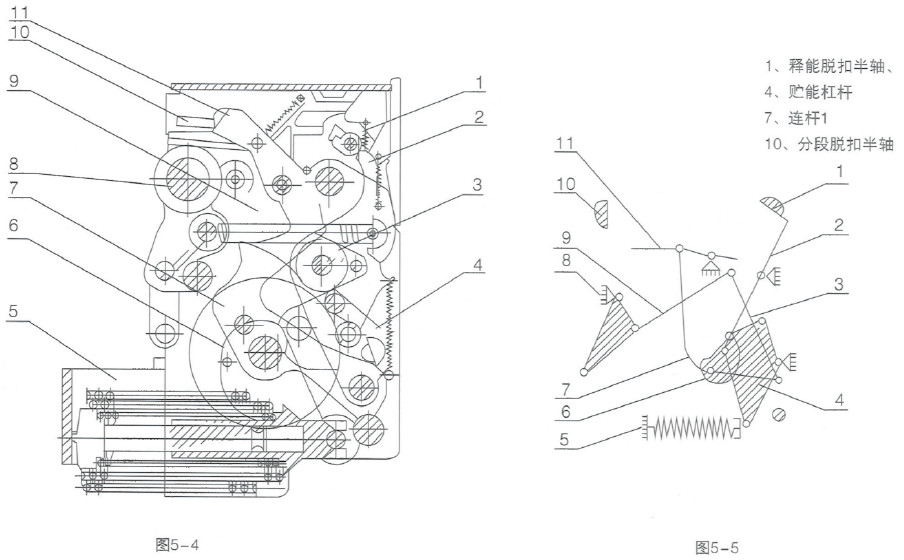

■ 操作机构(见图5-4)

本断路器操作方式有手动和电动两种，断路器采用弹簧贮能闭合(有预储能)，闭合速度与电动或手动操作速度无关。断路器利用轮压缩一组弹簧达到贮能目的，并具有自由脱扣功能，断路器有三种操作位置，电动操作机构由电机、限位微动开关及带行星齿轮的一组齿轮减速系统所组成，用于断路器的预储能;

■ 贮能(见图5-5)

电动机操作或手动操作外力带动凸轮转动，凸轮上顶着储能杠杆，使其随着凸轮转动，在转动过程中，贮能弹簧不断被压缩，当凸轮转动一定角度，上面的固定轴恰好压在杠杆1上，而杠杆1上的另一端压在释能脱扣半轴上：而另一方面，电动操作或手动操作的外力带动连杆转动，连杆顶端顶着杠杆2，使杠杆2向再扣位置转动，最后使脱扣半轴转动到再扣的角度，杠杆2转动到能再扣位置，此时贮能结束，为断路器闭合做好准备。

■ 闭合(见图5-6)

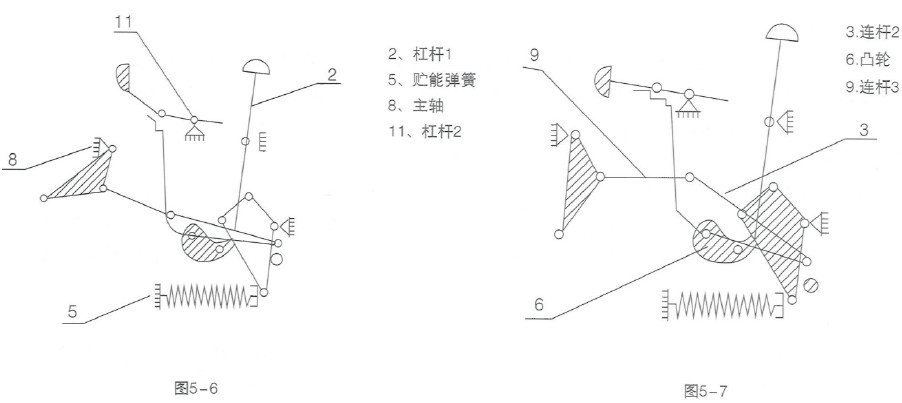

按动“1”按钮或闭合电磁铁动作，使释能脱扣半轴逆时针转动，压在释能脱扣半轴上的杠杆1脱扣，凸轮受贮能弹簧顺时针转动，贮能杠杆逆时针转动，恰好使杠杆上的轴销猛地打在连杆2上，使杆2转动，并带动杠杆1动作，连杆3推动主轴8顺时针转动，从而使断路器闭合。

■ 分断(见图5-7)

按动“0”按钮或来自过电流、欠电压、分励信号、智能型控制器上的试验脱扣信号使分断脱扣半轴10顺时针转动，杠杆2脱扣，控制器的构成可用下述关系图表示压在连杆1上的力消失、由连杆1、2、3组合的四连杆机构变成五连杆，连杆1处在自由状态，在触头反力及复位弹簧的作用下，断路器迅速断开。

■ 智能控制器

控制器的构成可用下述关系图表示

■ 基座

基座由以下几部份组成，组成控制器的功能执行器件：

联锁机构：在脱扣器的执行元件磁通变换器时，由它驱动脱扣杠杆将断路器分断，并保持该位置，在联锁机构被复位前，断路器无法合闸。

复位机构：是在磁通变换器动作将主触头分断后立即使磁通变换器复位的一种机构。

磁通变换器则在接收控制器电路中的电流后产生一个磁场使磁力线改变方向导致在反力弹簧作用下动铁芯驱动联锁结构，通过联锁机构驱动脱扣杠杆，使断路器分闸。

接触组：按断路器触头系统来决定其触头的分、合位置。

■ 壳体

壳体的内包装含控制器的基本电路板，按其所接受的各种信号，经判断后按所预定的各种功能要求发出各种不同的指令，来完成断路器所要求的功能。

■ 传感器

附件中的传感器安在断路器的主回路母线上，中线互感器可按用户要求另行安装，由传感器提供控制器工作的能量及信号。传感器同传统的互感器不同，它是由一个主要用于提供控制器正常工作能量的速饱和电流互感器和另一个主要提供线路电源能量的空心互感器组成，空心互感器的二次电流的大小同主回路电流的大小成比例。这两个互感器同时安装在一个圆形塑料盒内。

■ 电源附件

电源附件分几种：安装在基座上的电源附件呈取主回路的电压，供控制器在断开主电路或电流很小时显示、记忆工作状态之用，安装在抽屉座上的电源附件有AC电源、DC电源、不间断电源等多种，以保证计算机、继电器附件的供电能源。

■ 继电器

作为控制器功能扩展的继电器附件分类二种：①按计算机发出指令为用户提供过载、短路动作指示、负载监控的动作指令及指示，接地故障区域联锁指示，本机故障指示等十六种不同组合的继电器触点输出，②有计算机控制进行远程传输各种参数及为用户提供各种不同的指示、动作的继电器输出。

■ 其它脱扣器

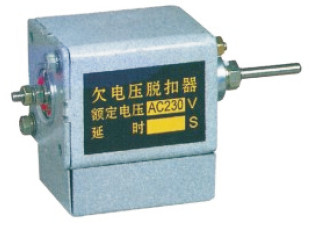

■ 欠电压脱扣器

欠电压脱扣器线圈和控制单元组成：欠压脱扣器动作为瞬时和延时动作两种，延时脱扣器延时时间常规分1s、2s、3s三种，3s以上直到10s做特殊规格处理、由用户与本公司技术部联系，延时准确度为±10%。在1/2延时时间内，主电路电源电压恢复到85%Ue以上时，断路器不断开。

■ 电动操作机构M

电动机储能及自动再储能装置。

兼有手动储能功能(检修用)。

■ 分励脱扣器F

远距离使断路器分闸。

每台断路器可以安装两只分励脱扣器(此时应无欠电压脱扣器)。

■ 合闸电磁铁(DT)

电动机储能完毕后，本合闸电磁铁能使操作机构的储能弹簧瞬时释放，断路器快速合闸。

■ 欠电压脱扣Q(QY)

欠电压延时动作脱扣器是由欠电压脱扣器线圈及延时单元组成。欠电压脱扣器动作分为：瞬时动作(Q)延时动作(QY)

■ 辅助触头

断路器的分、合(“I”“O”)状态除在前端面板显示外，还可以通过辅助触头的常开常闭指示断路器的分合状态。

辅助触头通断状态的转换

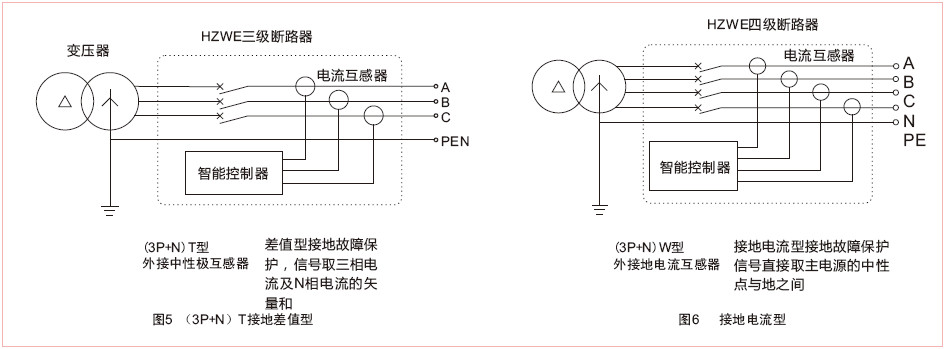

■ 外接中性极电流互感器

用户提出选装，在三相匹线系统中用三极断路器时，外接中性极电流互感器作接地故障保护所用，并且应与智能型电子脱扣器组合使用。用户必须按照制造厂提供的说明书自行安装左中性极母线或变压器接地的适当地点。

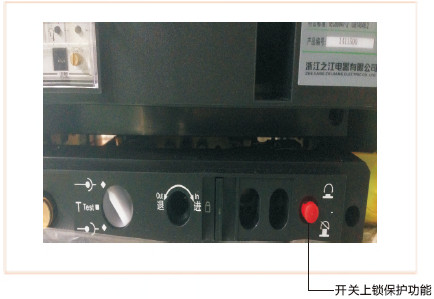

■ 断开位置("o")闭锁BS

用户选装：断开位置锁可将断路器的分闸按钮锁住在按下位置上，此时，断路器无法进行合闸操作。

供货状况：

一台断路器配独立钥匙和锁BS1;

二台断路器配两把相同锁一把钥匙BS2;

三台断路器配三把相同锁二把钥匙BS3。

■ 抽屉式断路器“断开”位置的锁定

用户选装：抽屉式断路器处于“断开”位置时，可抽出锁杆用挂锁来锁定。

锁定后断路器无法摇至“试验”或“接通”位置。

挂锁用户自备。

■ 相间隔板

用户提出选装。

增加相间绝缘强度。

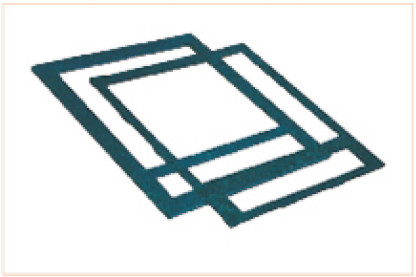

■ 门框

用户提出选装。

安装在柜体小室的门上，气密封作用，达到防护等级，IP40，适用于抽屉式和固定式断路器。

■ 门锁联锁

联锁机构安装在断路器上，避免断路器在“接通”位置上柜体小室门打开。

门联锁装置在右边。

适用抽屉式断路器。

用户提出选择。

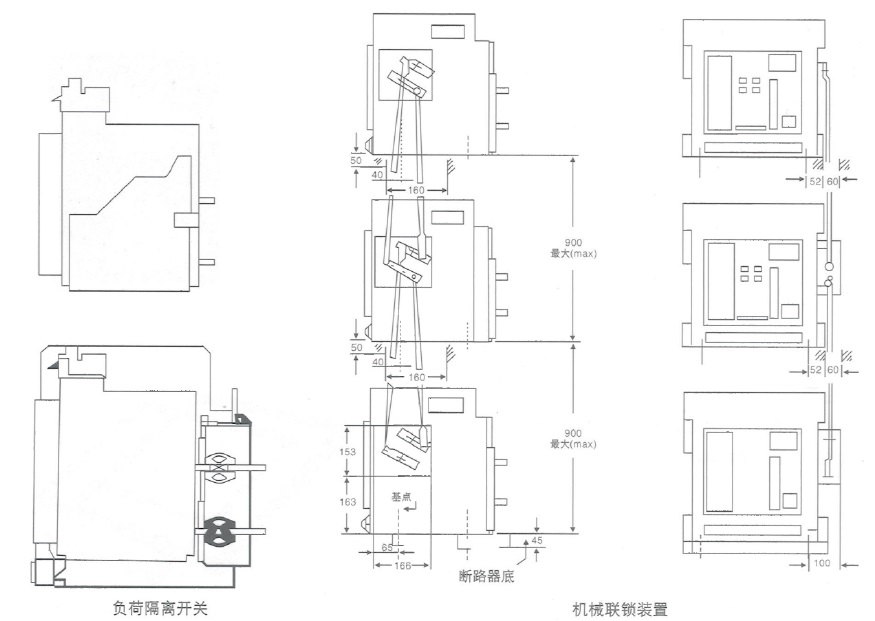

■ 机械联锁装置

用户提出选装。

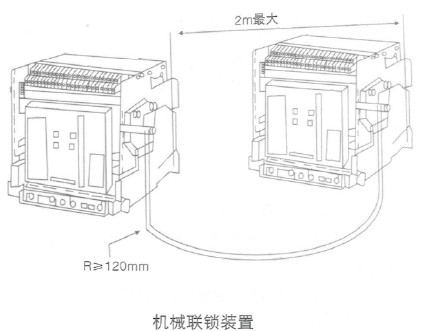

适用于水平或垂直安置的两台断路器之间的机械联锁

两台断路器之间用钢丝绳进行联锁

适用抽屉式断路器

机械联锁装置可由用户按照本公司提供的说明书自行安装。

■ 用户提出选择。

适用于垂直安置的两台或三台断路器之间的机械联锁。

两台或三台断路器之间用硬连杆进行联锁。

适用于抽屉式断路器。

机械联锁装置可由用户按本公司提供的说明书自行安装。

■ 负荷隔离开关

派生的负荷隔离开关与断路器唯一不同之处是没有智能型控制器(无过电流保护)。

提供固定式及抽屉式负荷隔离开关。

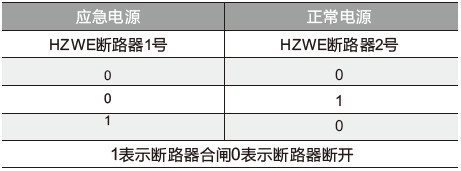

■ 电气联锁

■ 用户在安装了机械联锁装置以后，还必须将自己进行电气联锁的设计运用在断路器上

■ 实现电气联锁的断路器必须带有电动操作机构，分励脱扣器或欠电压脱扣器，辅助触头等电气附件

■ 实现电气联锁的断路保障跳闸后需要复位才能再次合闸断路器

■ 用户手动机械复位(按动红色复位按钮)

■ 应用联锁断路器

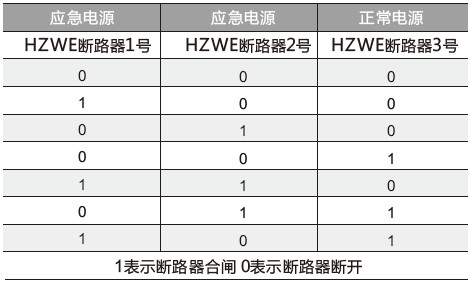

■ 两台断路器之间的联锁

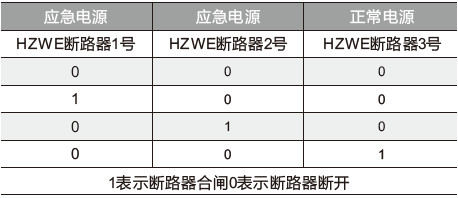

■ 三台断路器之间的联锁

■ 201继电器模板

控制器输出的信号单元一般用于故障报警或指示等，当用于控制断路器分合闸或带负载容量较大时，需通过201继电器模块转换后再运行控制，(201触点容量为：AC250V;10A;DC28V;10A外形及安装尺寸同电源模板)。

■ 电源模块

电源模块可提供功率不小于96W的直流24V电源，可输出四组接线端子，输入交流或直流通用(AC/DC220V)配套201等多种需要DC24V的应用场合，产品采用35mm标准导轨及直接固定两种安装方式，安装接线灵活方便，外形及安装尺寸如下：

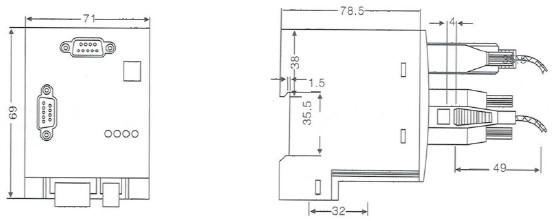

■ DP通讯协议模块

可配套用于H型、2H控制器，实现MODBUS向Profibus-DP通讯协议转换的数据传输功能，以满足基于Profibus-DP通讯协议的组网需要。辅助工作电源为AC/DC220V。外形尺寸如下：

■ 通讯集线器T06

用于开关柜中，作为断路器通讯线的转接。

■ 通讯线

用于连接各通讯终端元件，见开关柜中编号1和3，常用A类屏蔽双绞线即可。当选用ST-DP协议转换模块时，同时需选用T215-01等单头连接线。

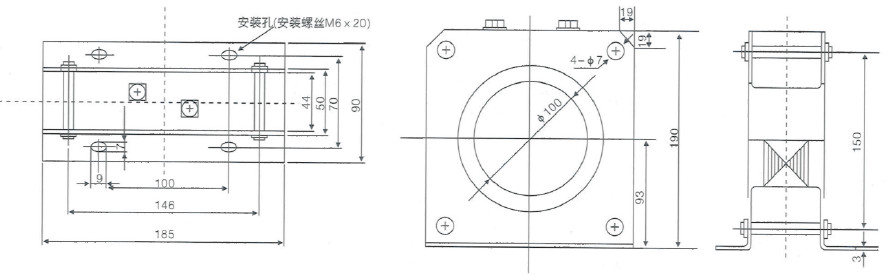

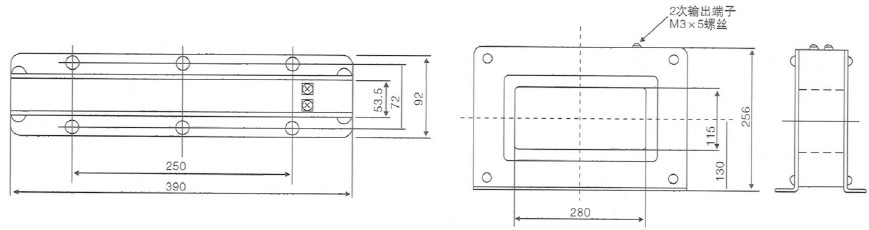

■ 外部漏电互感器结构尺寸

■ ZCT100互感器

■ 接线端子

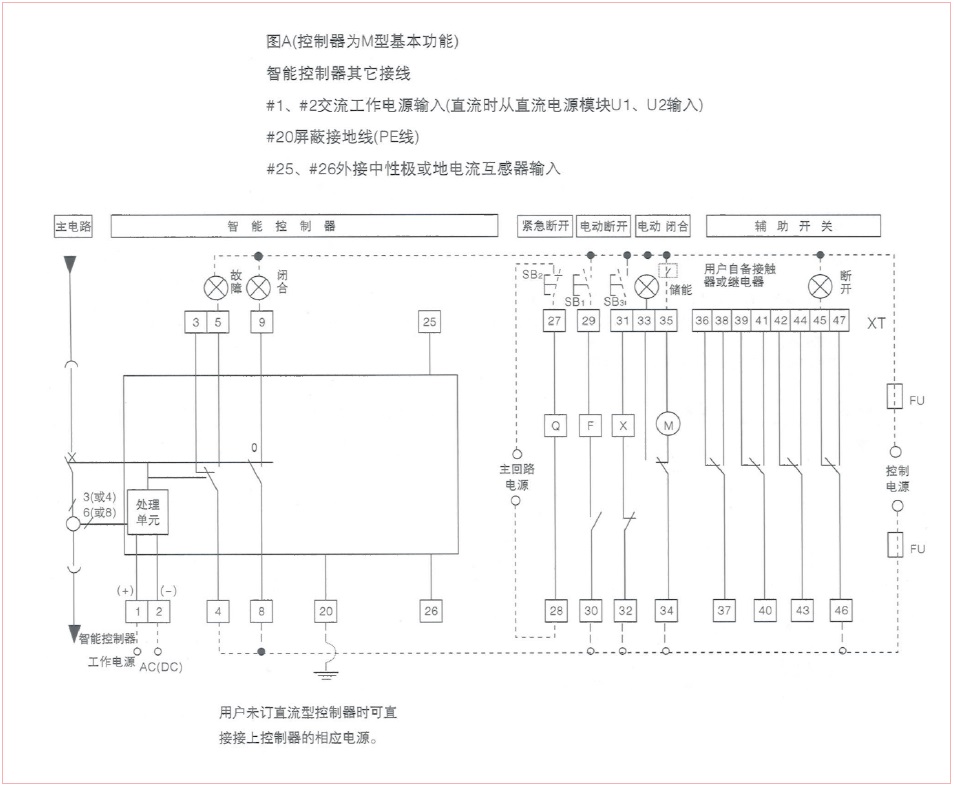

断路器总体接线端子共有51个，接线简单、便于用户使用，接线见图A、B、C。

注：

(1)若F、X、M智能控制器的控制电源电压不同时应分别接不同电源，建议不要直接取自主回路，以提高供电可靠性;

(2)端子#35可直接接电源(自动预储能)，也可串接常开按钮后接电源(手控预储能);

(3)若用户提出，端子#8-#9可输出常闭接点。(正常供货为常开);

(4)外加附件用户自备;

(5)当智能控制器的工作电源为直流电流电源时，须增加直流电源模块(此时#1、#2端子不可直接接入交流电源);

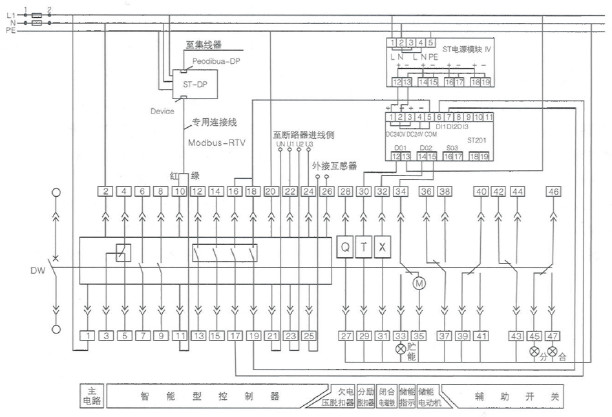

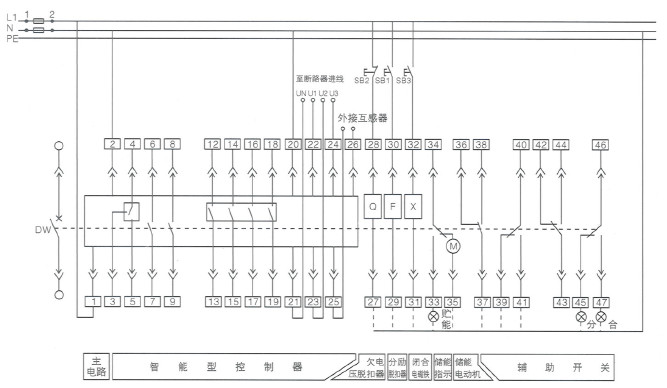

二次接线如图所示(直流电源DC110V或220V从U1(+)、U2(-)输入，直流电源模块两输出端分别相应与二次接线座端子1(+)、2(-)相接)。

SB1分励按钮(用户自备)　X合闸电磁　 DF辅助触头　　 Q欠压脱扣器或欠压延时脱扣器

SB2欠压按钮(用户自备)　M储能电机　 F分励脱扣器　　O常开触点(3A/AC380V)

SB3合闸按钮(用户自备)　XT接线端子　SA电机微动

开关信号灯(用户自备)　FU熔断器

注：

(1)若F、X、M智能控制器在控制电源电压不同时应分别接不同电源，建议不要直接取自主回路，以提供电的可靠性。

(2)端子#35可直接接电源(自动预储能)，也可串接常开按钮后接电源(手控预储能)。

(3)若用户，提出端子#8-#9可输出常闭接点(正常供货为常开)。

(4)外加附件用户自备。

(5)当智能控制器的工作电源为直流电流电源时，须增加直流电源模块(此时#1、#2端子不可直接接入交流电源)。

二次接线如图所示(直流电源DC110V或220V从U1(+)、U2(-)输入，直流电源模块两输出端分别相应于二次接线端子1(+)、2(-)相接)。

SB1分励按钮(用户自备)　X合闸电磁　 DF辅助触头　　 Q欠压脱扣器或欠压延时脱扣器

SB2欠压按钮(用户自备)　M储能电机　 F分励脱扣器　　O常开触点(3A/AC380V)

SB3合闸按钮(用户自备)　XT接线端子　SA电机微动

开关信号灯(用户自备)　FU熔断器

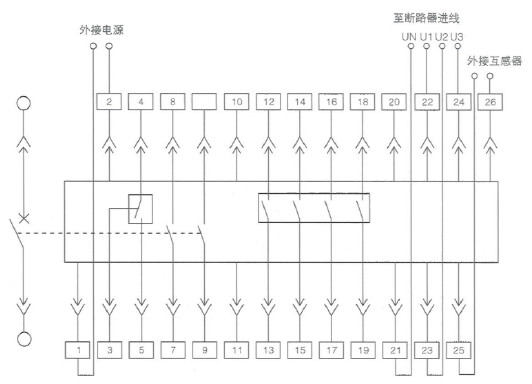

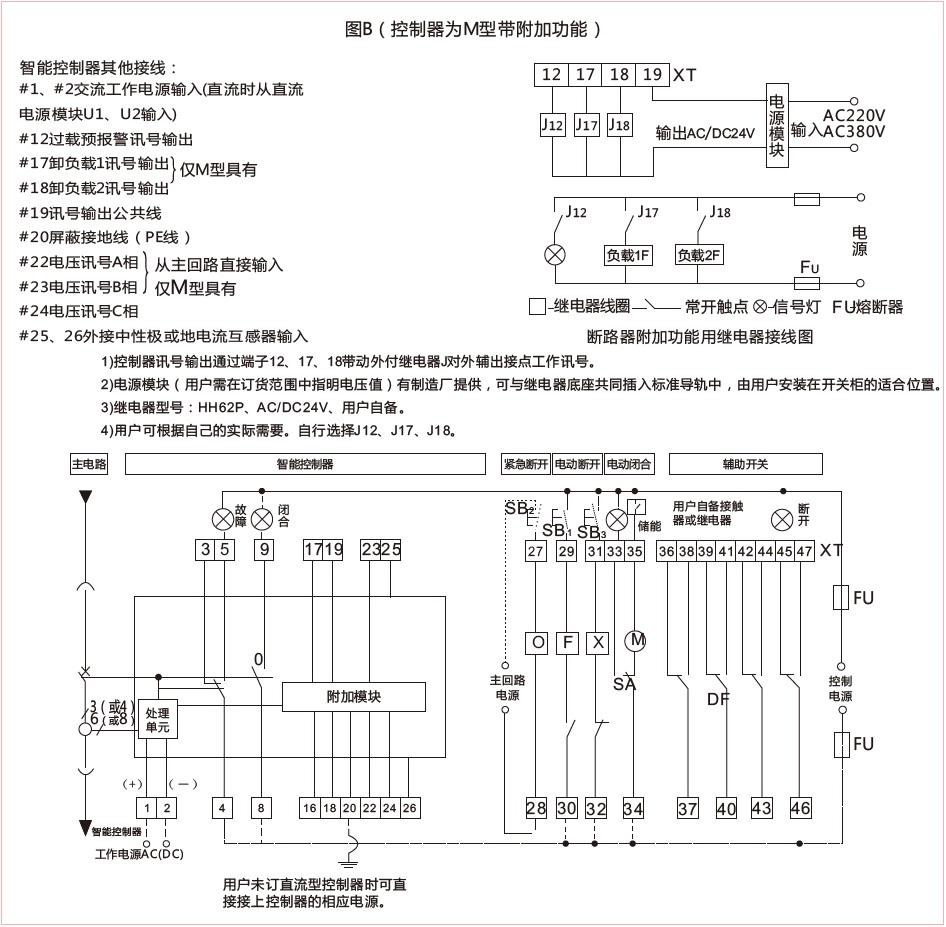

■ HZWE-2M接线方法

引脚功能：

1#、2#脚为辅助电源输入端，直流时1*脚为正端。

3#、4#、5#：故障跳闸触点输出(4为公共端)，触点容量：AC380V、16A。

6#、7#、8#/9#：两组断路器状态辅助触点，触点容量：AC380V、16A。

12#、13#(触点1)和14#、15#(触点2)和16#、17#(触点3)及18#、19#(触点4)：控制器四组信号触点输出。

20#脚为保护地线。

21#-2#4脚为电压信号输入端(带功能表时有)。注意顺序不可接错。

25#、26#脚分别为R外接互感器输入端(漏电保护时有)。

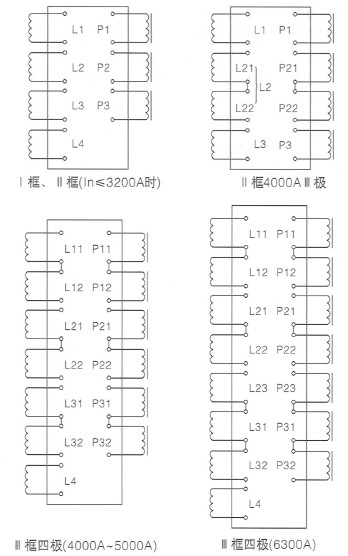

■ HZWE-2M智能控制器的互感器输入端子

Ⅰ框、Ⅱ框3200A及以下引脚功能;

P1为A相速饱和互感器输入端

P2为B相速饱和互感器输入端

P3为C相速饱和互感器输入端

L1为A相空心互感器输入端

L2为B相空心互感器输入端

L3为C相空心互感器输入端

L4为N相空心互感器输入端(三极时无此端子)

Ⅰ框(1)

P11、P12为A相速饱和互感器输入端

P21、P22为B相速饱和互感器输入端

P31、P32为C相速饱和互感器输入端

L11、L12为A相空心互感器输入端

L21、L22为B相空心互感器输入端

L31、L32为C相空心互感器输入端

L4为N相空心互感器输入端(三极时无此端子)

Ⅲ框(1)

P11、P12为A相速饱和互感器输入端

P21、P22、P23为B相速饱和互感器输入端

P31、P32为C相速饱和互感器输入端

L11、L12为A相空心互感器输入端

L21、L22、L23为B相空心互感器输入端

L31、L32为C相空心互感器输入端

L4为N相空心互感器输入端(三极时无此端子)

■ HZWE-2H系列智能控制器

■ 端子介绍

■ HZWE-2H型控制器的外接端子

HZWE-2H接线方法

引脚功能：

1#、2#脚为辅助电源输入端，直流时1#脚为正端。

3#、4#、5#：故障跳闸触点输出(4为公共端)，触点容量：AC380V、16A。

6#、7#和8#/9#：两组断路器状态辅助触点，触点容量：AC380V、16A。

12#、13#(触点1)和14#、15#(触点2)和16#、17#(触点3)及18#、19#(触点4)：控制器四组信号触点输出。

20#脚为保护地线。

21#-2#4脚为电压信号输入端(带功能表时有)。注意顺序不可接错。

25#、26#脚分别为R外接互感器输入端(漏电保护时有)。

10#、11#引脚分别为RS485A、RS485B通讯引出线。

■ 注：HZWE-2M智能控制器的互感器输入端子参照2M

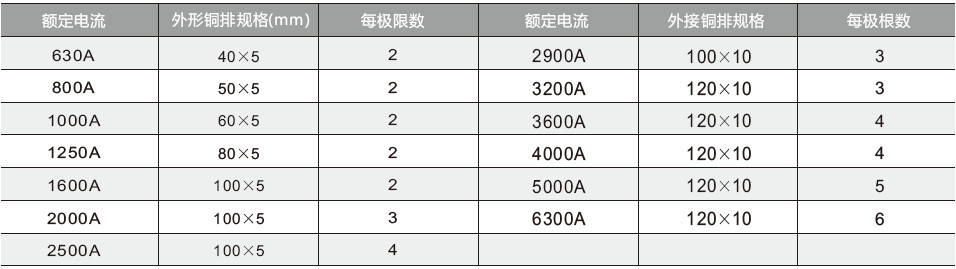

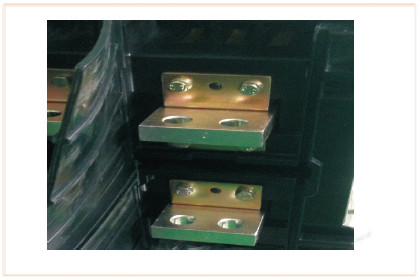

■ 用户连接铜排规格、数量见下表

▍安装使用及维护

断路器在安装使用前必须认真阅读本使用说明书

断路器必须在正常工作条件下使用

安装前先检查断路器的规格是否符合使用要求

安装前先用500V兆欧表测量断路器的绝缘电阻，在周围生气温度20±5℃和相对湿度50%～70%时，应大于10MΩ。否则应烘干到绝缘电阻达到要求后，方可使用。

安装时：请注意不能有导电的异物落入断路器内。

安装时：与断路器连接的导电母线在连接时应平整不能有附加机械应力

安装时，必须对断路器进行可靠的保护和接地，接地处有明显的接地符号标志，固定式断路器应严格遵守安全区。

断路器安装完毕后，在主电路通电前必须进行以下步骤的操作试验，确保一切正常后才能正式通电。

①应仔细检查有无异物落入断路器内，如有必须彻底清除，必须保持清洁干净。

②二次回路按有关接线图接妥，检查欠电压、分励、闭合电磁，电动机，智能控制器等工作电压与实际电源电压是否相符，然后啊进行二次回路通电。如果是抽屉式断路器本体摇进至试验位置，此时欠电压脱扣器吸合，断路器才能操作。

③电动机储能后，按合闸按钮(电动或手动)，断路器合闸。

④按分闸按钮(电动或手动)，电路器应分闸。

⑤使用智能型控制器试验功能使断路器可靠分闸，测试完毕应按RESET复位按钮。

⑥手动储能时，应上下扳动前端面板上的手柄，动作七次后板上显示“储能”并听到“咔哒”一声，储能结束，此时欠电压脱扣器通电后，可进行合闸操作(手动或电动)断路器经上述步骤证明操作正常后方能投入运行!

■ 维护

在使用过程中各个转动部分应定期注入润滑油;

应定期清刷灰尘，以保持断路器良好的绝缘;

应定期检查触头系统，特别在每次短路电流分断后必须进行检查。

检查内容：

①灭弧罩是否完好;

②触头接触是否良好;

③各连接部位的紧固件是否有松动。

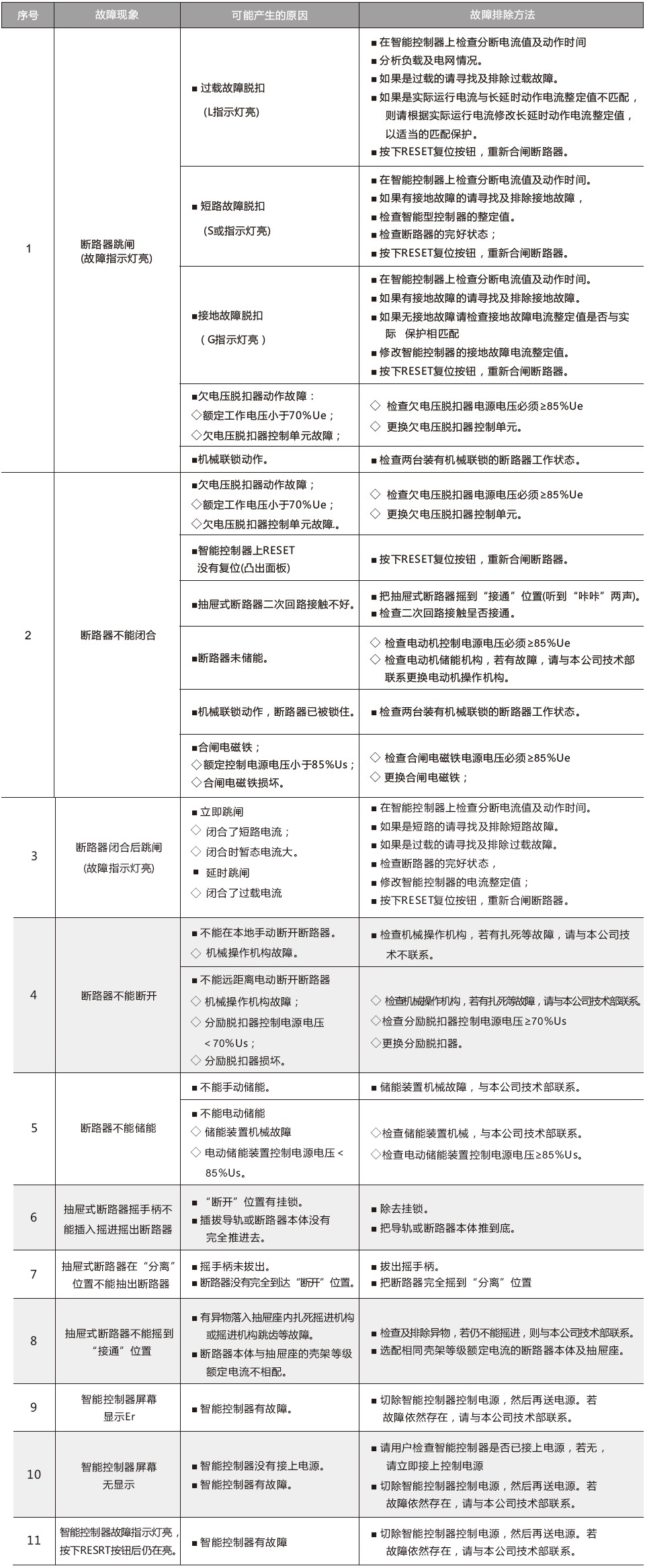

▍排除断路器的一般故障

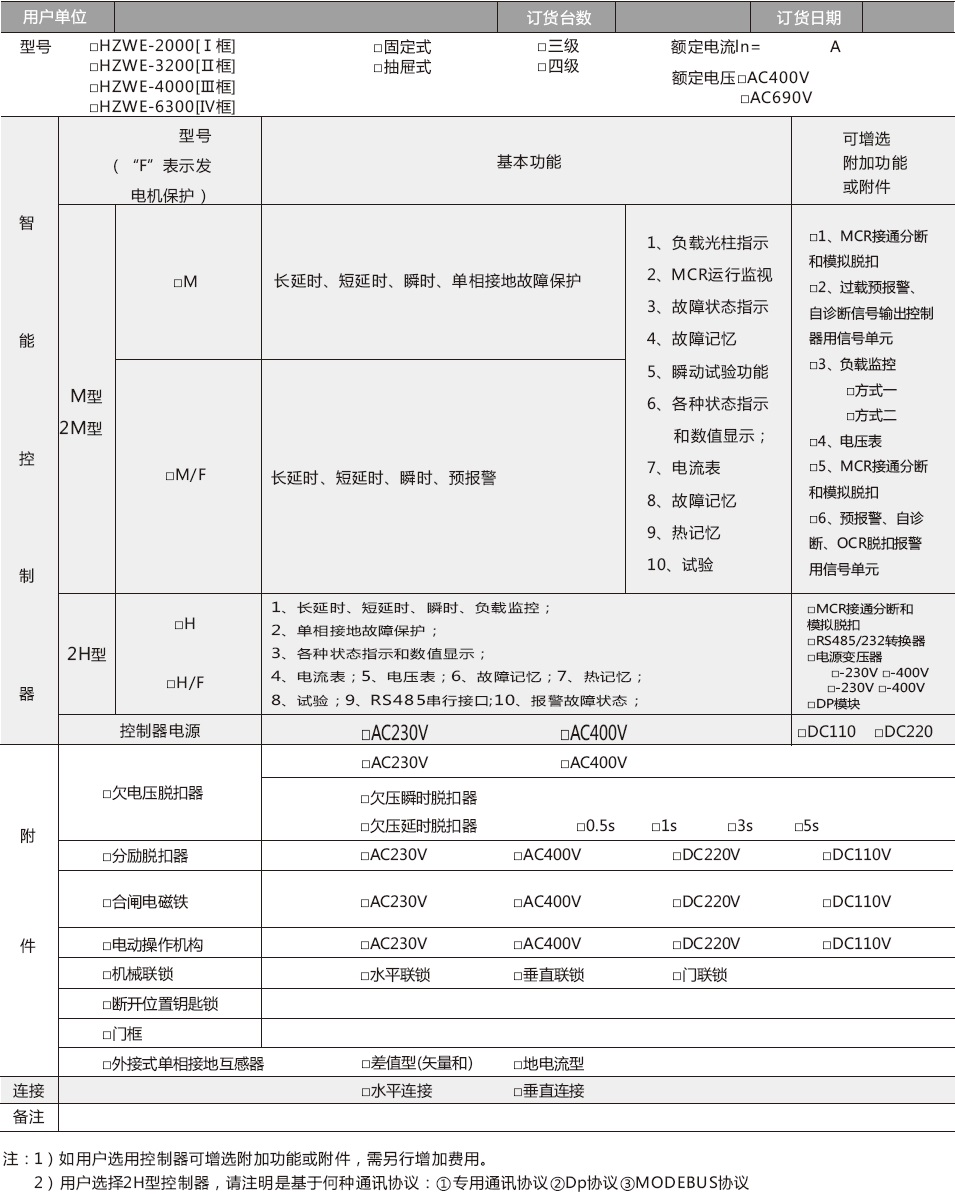

▍订货规范

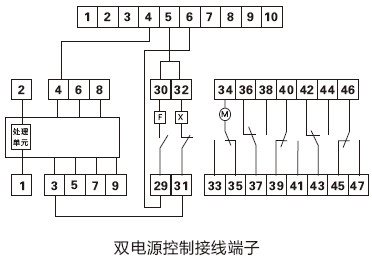

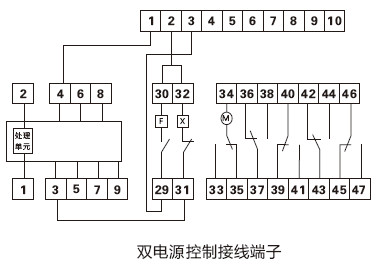

▍框架双电源控制器功能及参数

■ 智能控制器功能

智能控制器由键盘位输入和(LCD)显示，可对常用电源(N)和算用电源(R)三相同步检测：对断相、失压或欠压，低于额定工作电压什的85%时判为欠压，备用电源(R)故障报警及双分，微机对检测结果做出处理，然后发出相应指令，处理结果可显示在(LCD)上，给用户一个良好的人机对话界面，报警亦可人工关闭

当前无论工作在何等模或下，微机检测到异常数据，7s从异常电源断开进入双分保护状态，经延时(0-30s)转换到正常电源供电，例：自投自复模式，常用电源(N)出现异常将自动转换到备用电源(R)供电，如常用电源(N)恢复正常则自动返回，如两路工作电源同出现故障，微机7s后将发出双分指令，其电源恢复正常者优先工作。

自投自复电网-电网

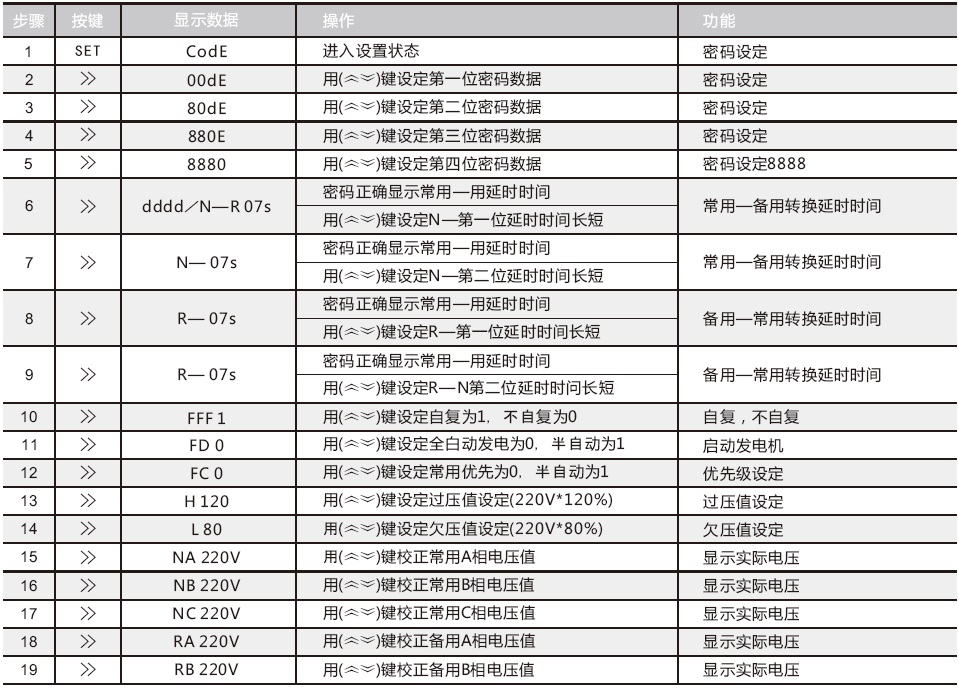

开机初始默认自动、常用(手动双动)电源供电，当电源出现异常(任一相过压、欠压失压或断相)时，控制器LCD上的NA、NB、NC、RA、RB、RC会相应消失。常用电源(N)出现异常7s后自动切换至双分状态，经延时切换到备用电源(R)供电，延时时间可设定为0-30s，出厂时设定为7s。当常用电源恢复正常后，则自动切换到常用电源(N)供电;备用电源(R)出现异常控制器会发出“嘟嘟”的报警声。该报警亦可人为关闭和LCD上“报警”字样消失，表示报警系统已关闭。按下减键

“报警”字样显示，同事会发出“嘟”一声，表示报警系统已打开。

自投不自复电网-电网

开机初始默认自动、常用(手动双动)电源供电，当电源出现异常(任一相过压、欠压、失压或断相)时，控制器LCD上的NA、NB、NC、RA、RB、RC会相应消失。常用电源(N)出现异常7s后自动切换至双分状态，再经延时切换到备用电源(R)供电，延时时间可设定为0-30s，出厂时设定为7s。当常用电源恢复正常后，则不能自动返回常用电源(N)供电，需手动返回;备用电源(R)出现异常，控制器会发出“嘟嘟”的报警声。该报警亦可认为关闭

LCDZ“报警”字样消失，表示报警系统已关闭。按下减键

“报警”字样显示，同时会发出“嘟”一声，表示报警系统已打开。

自投自复电网-电网

控制器对常用电源(N)及发电电源(R)进行检测，当常用电源(N)出现异常时，系统给发电机组发出一条发电指令(常闭触点)和卸载指令(常开触点)启动发电机组，当电网电压(N)恢复正常后，控制系统经延时，则自动返回常用电源(N)供电，发电机组需人工关闭。

■ LCD显示和控制器设置说明：

NA、NB、NC表示常用三相电源(N)指示，RA、RB、RC表示备用三相电源(R)指示，显示表示工作正常，闪动或消失表示异常：

“报警”字样显示表示报警系统已打开，同时伴“嘟”一声。报警字样消失表示报警系统已关闭。“双分”显示表示已进入双分工作模式。

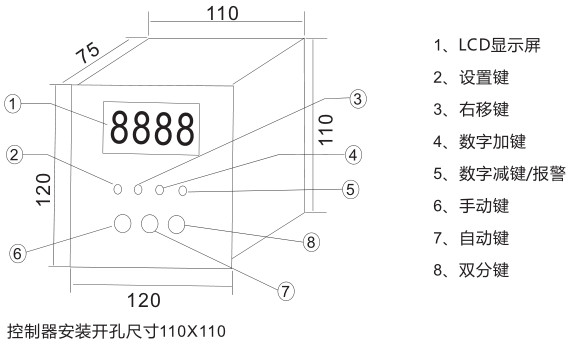

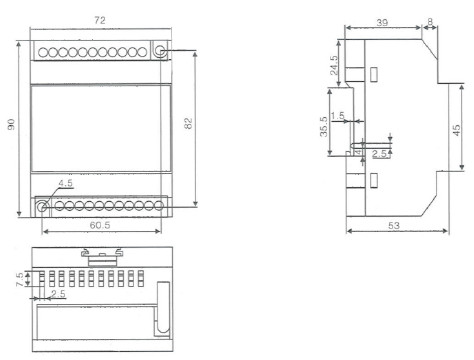

■ 外形安装尺寸

■ 智能控制器菜单

■ 常用

■ 备用
