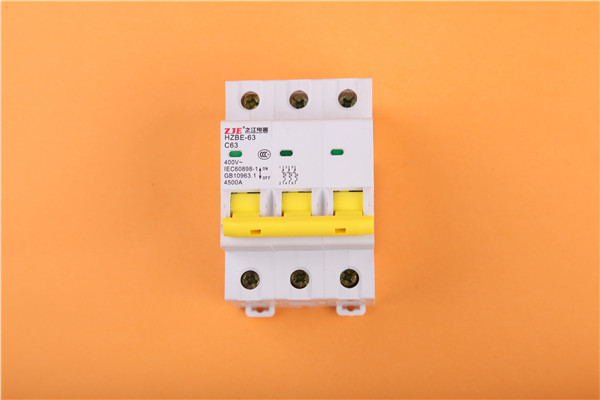

▍概述

该系列小型断路器适用于交流50Hz，额定电流不超过63A的照明配电系统和电动机的保护，作为线路的过载和短路保护之用。也可以在正常情况下不频繁地通断电器装置和照明线路。它具有外形美观、重量轻、性能优良可靠，分断能力较高，脱扣迅速等优点。壳体和部件采用高阻燃耐冲击塑料，机械强度高、耐热性能好、使用寿命长。

本产品符合IEC60898.1、GB10963.1标准。

▍分类

■ 按额定电流分：6、10、16、20、25、32、40、50、63A共9种；

■ 按极数分：单极；二极；三极；四极；

■ 按瞬时脱扣器的型式分：B型（3In～5In）；C型（5ln～10In）；D型（10In～16In）；

▍使用环境条件

■ 周围空气温度-5℃～+40℃，24小时内平均值不超过+35℃；

■ 海拔：安装地点的海拔高度不超过2000m；

■ 大气条件：安装地点的空气相对湿度在周围最高温度为+40℃时，不超过50％；在最湿月的月平均温度为+25℃时，该月的月平均最大相对湿度为90％，并考虑到因温度变化发生的产品表面的凝露。

■ 污染等级：污染等级为2级；

■ 安装类别为Ⅱ、Ⅲ等；

■ 安装型式：采用标准钢导轨安装。

▍主要技术参数

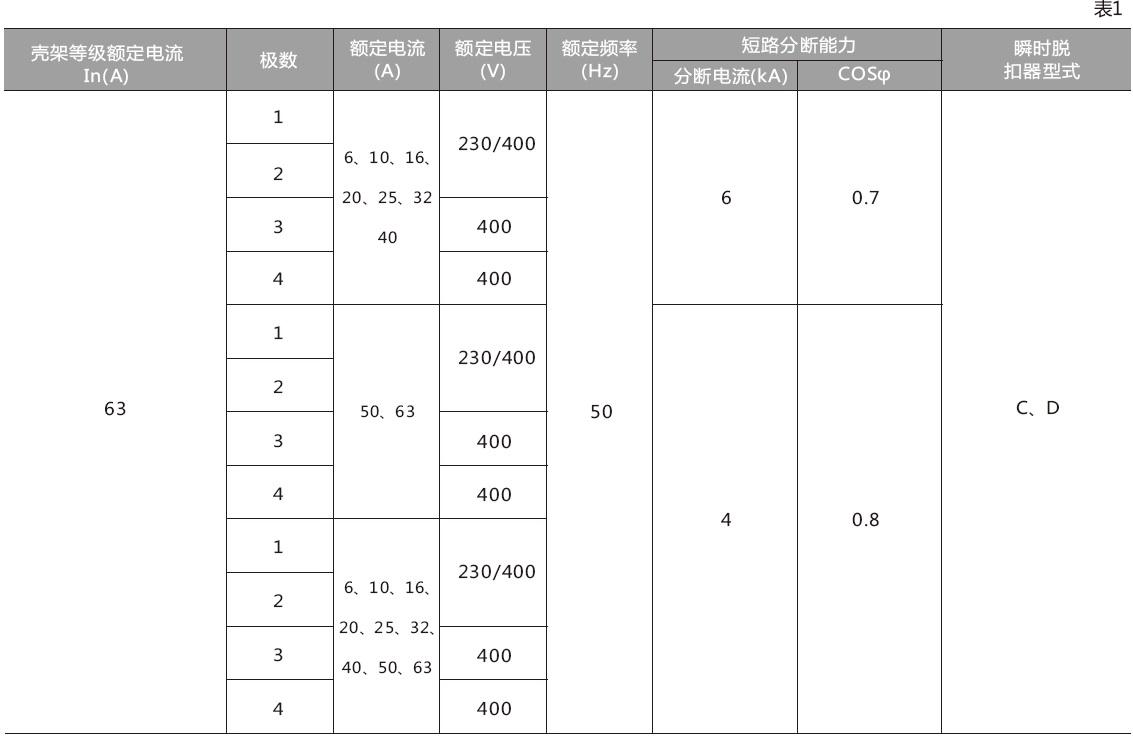

■ 额定工作值见表1

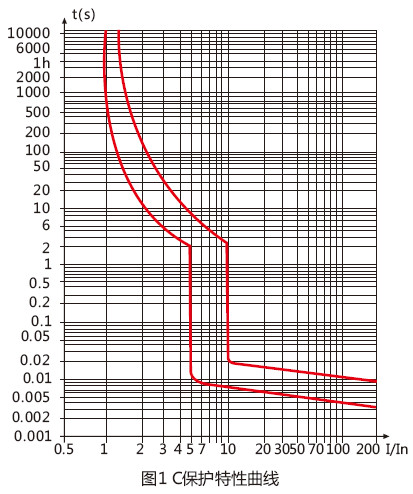

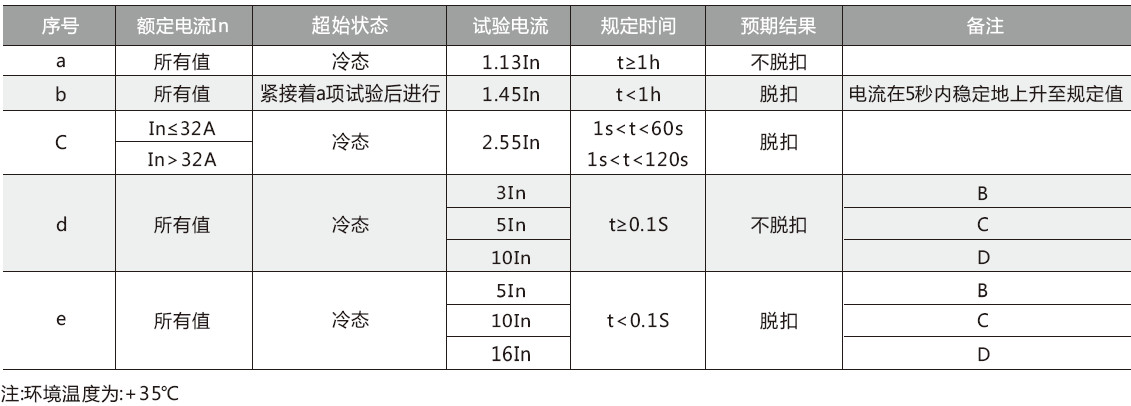

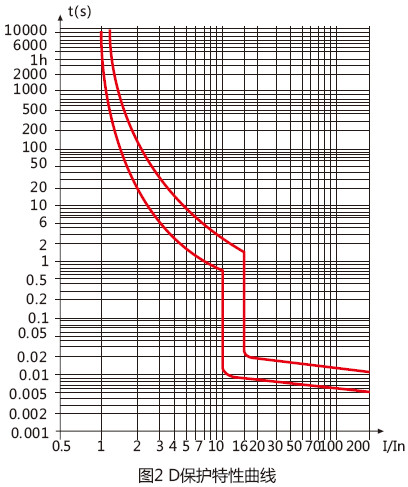

■ 过电流保护特性见表2和图1、图2。

■ 限流特性

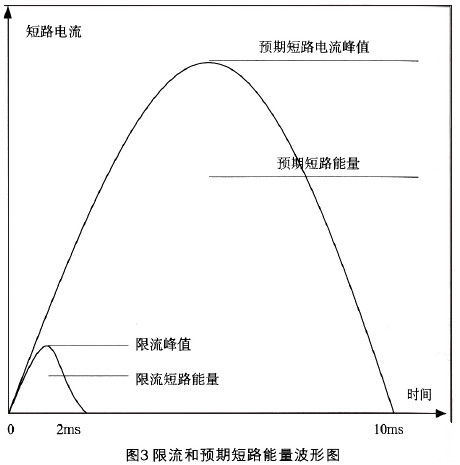

断路器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能量。其波形见图3

■ 机械电气寿命

断路器能承受20000次操作循环。
