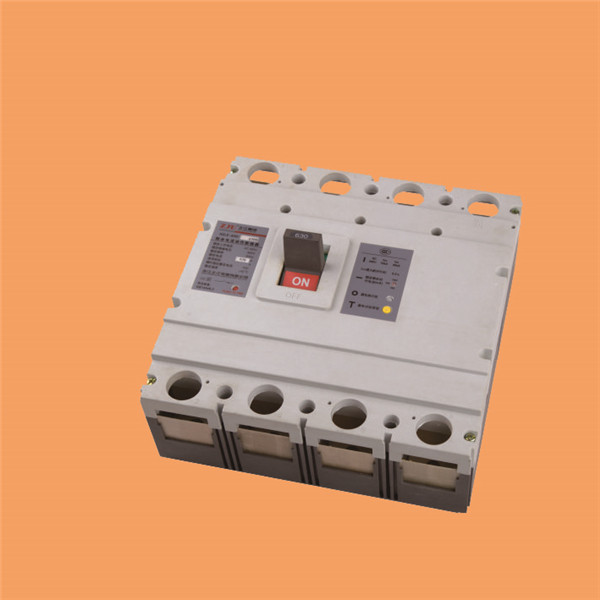

▍适用范围

HZLE系列剩余电流断路器（以下简称断路器），主要适用于交流50Hz，额定电压400V，额定电流至800A的配电网络中，用来对人提供间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，还可作为线路的不频繁转换和电动机不频繁启动之用。

常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任何一相，断路器漏电保护模块仍能正常工作；

额定剩余动作电流l△n及最大断开时间根据实际情况现场可调；

具有漏电报警输出功能；

本产品符合：lEC60947-2及GB14048.2-2001、GB6829-95标准。

■ 四极产品代号说明：

A型：N极不安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分

B型：N极不安装过电流脱扣元件，N极与其他三极一起合分：（N极先合后分）

C型：N极安装过电流脱扣元件，N极与其他三极一起合分：（N极先合后分）

D型：N极安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分

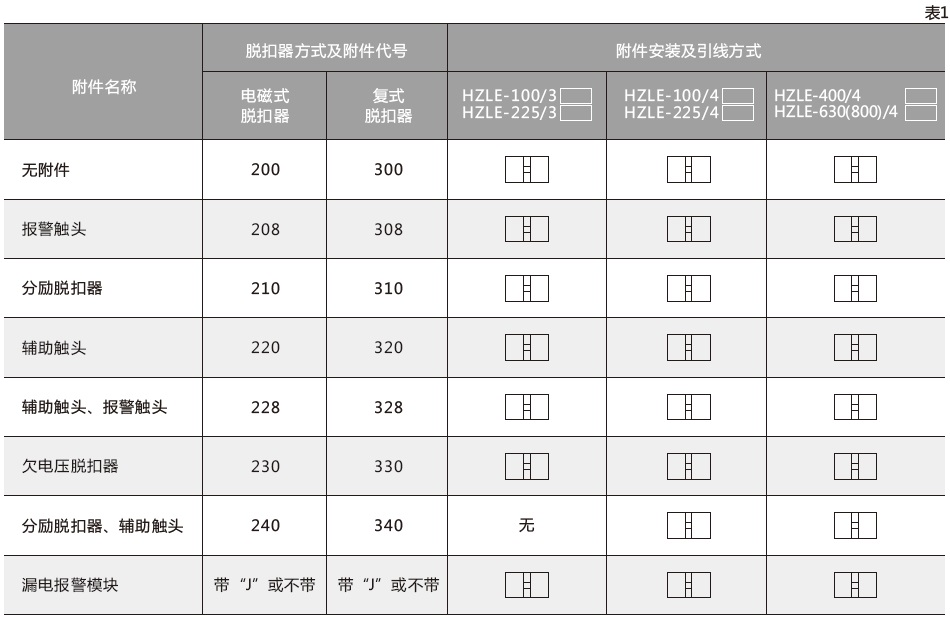

■ 脱扣方式及附件代号

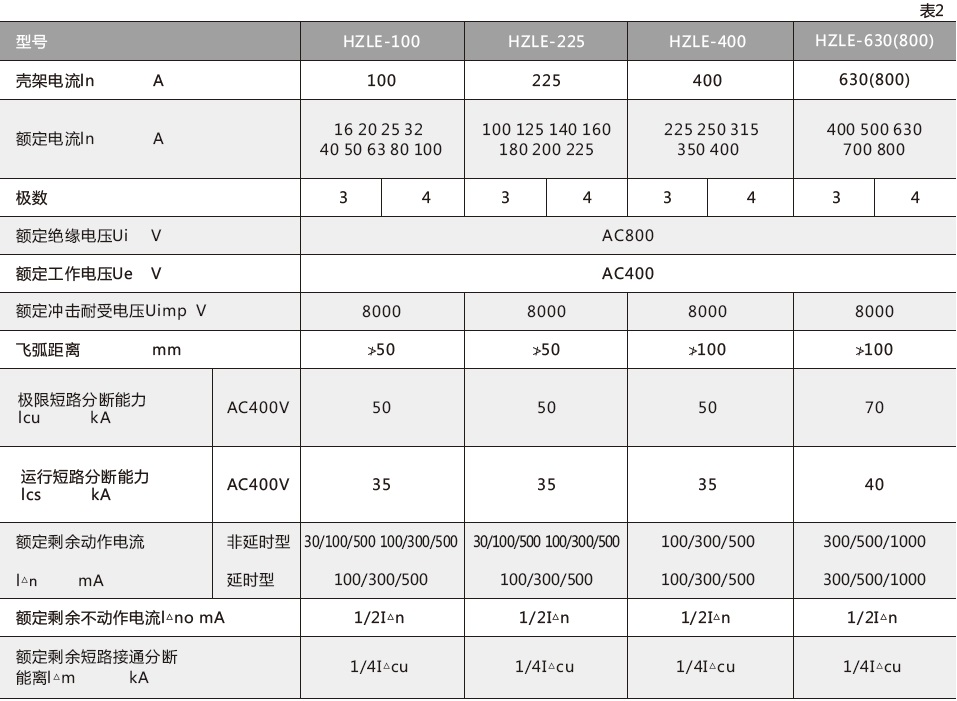

▍主要技术参数

■ 断路器的剩余电流保护动作时间见表3

▍分类

■ 按极数分：三极、四极

■ 按用途分：配电用、电动机保护用

■ 按剩余电流分断时间分：非延时型、延时型

■ 按操作方式分：手柄直接操作、电动操作（用D表示）、旋转式手柄操作（开关柜用，用Z表示）

▍结构与工作原理

■ 结构

本系列断路器系电子式电流动作型漏电保护器：主要部件有：主开关（包括过电流脱扣器），零序电流互感器，电子放大部件，漏电脱扣器，实验装置，全部零部件均装在一个塑料外壳中。

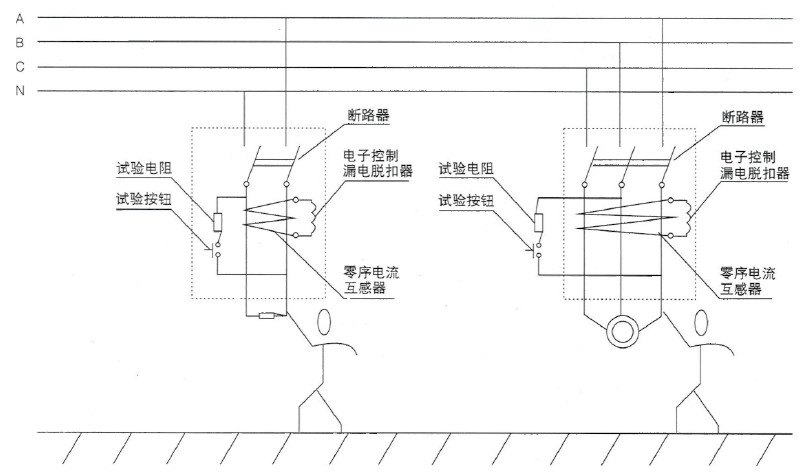

■ 工作原理

当被保护电路中有漏电或触电时，零序电流互感器有一个信号发出，当该信号输出达到一定值时，就触发可控硅导通，使漏电脱扣器动作，从而带动牵引杆使操作机构在很短的时间内断开，切断电源，从而实现漏电保护功能：

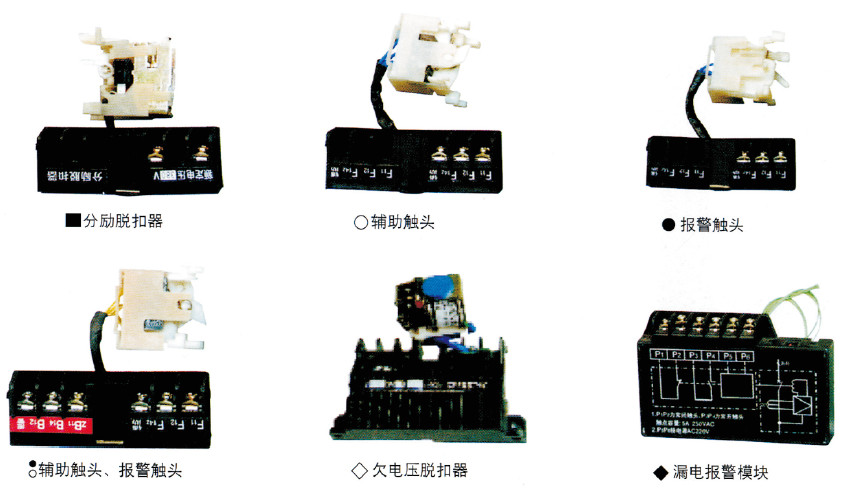

▍断路器的内部附件

■ 分励脱扣器

接线图（虚框内为断路器内部附件接线图）

k：分励脱扣器内部与线圈串联的微动开关为常闭触头，当断路器分闸后，该触头自行断开，合闸时闭合

分励脱扣器的电压规格有：AC230V、AC400V、DC230V、DC110V、DC24V

在额定控制电源电压的70%-110%之间时，分励脱扣器应可靠实用断路器的脱扣。

■ 漏电报警模块

漏电报警模块有二种工作方式，用户根据需要可在订货时说明：

Ⅰ：当漏电发生时，漏电报警模块发出信号，同时断路器脱扣；

Ⅱ：当漏电发生时漏电报警模块发出信号，但断路器不脱扣（此方式是为了满足特殊场合需要，用户在采用此功能保护电器时请慎重考虑）。

接线图（虚框内为漏电报警模块内部附件接线图）

P5-P6：输入电源AC50Hz230V或400V；

P1-P2、P3-P4；触头容量为AC230V5A。

■ 报警触头与辅助触头

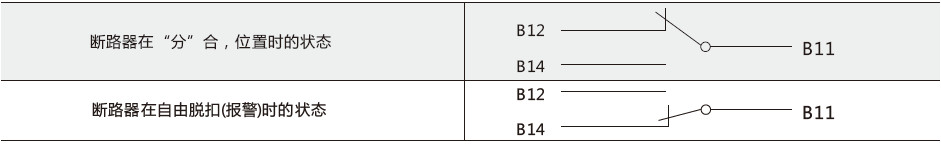

■ 报警触头

断路器正常合分时报警触头不动作，只有在自由脱扣（或故障跳闸）后报警触头才改变原始位置，即常开变闭合、常闭变打开。待断路器再扣后，报警触头恢复原始状态。

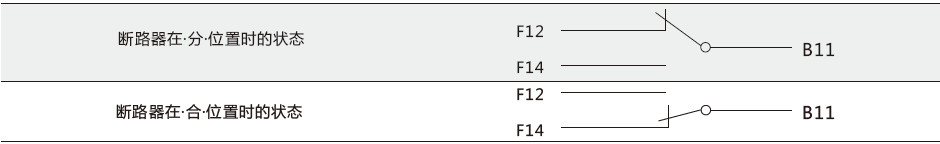

■ 辅助触头

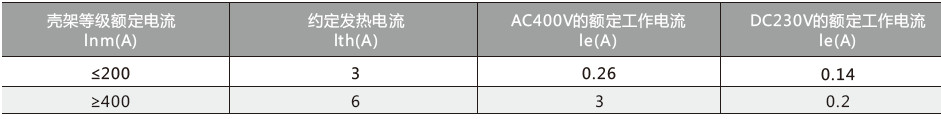

■ 辅助触头、报警触头的额定电流

▍断路器的外部附件

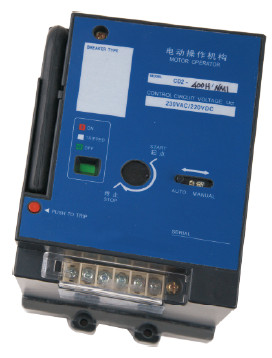

■ 电动操作机构

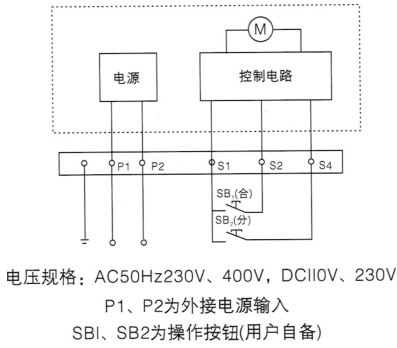

■ 电动操作机构接线图

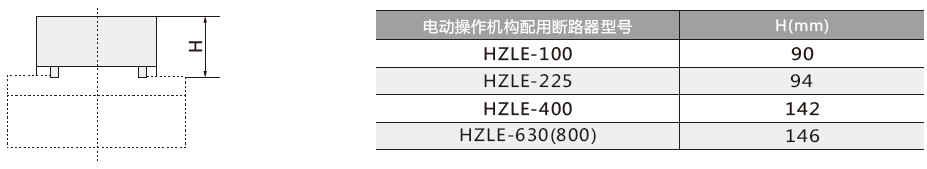

■ 电动操作机构高度

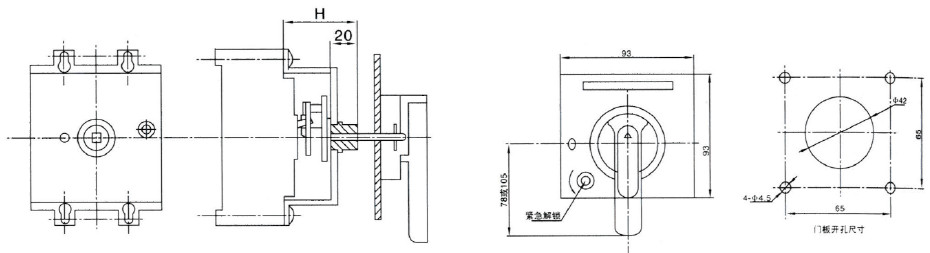

■ 转动手柄操作机构

转动手柄操作机构采用独特的设计和传动结构，通过旋转手柄实现断路器的合闸、分闸和再扣；本机构专用于HZLE系列断路器，通过旋转手柄实现抽屉柜、配电柜、动力箱等在面板上操作的要求：

　　▍断路器的额定电流与导线截面积

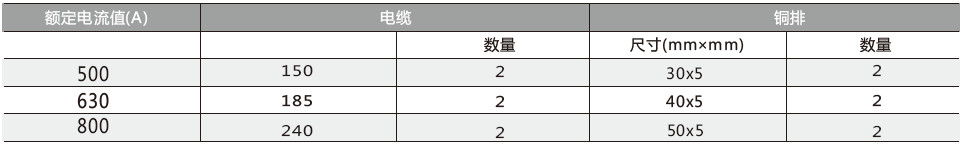

■ 连接导线的截面积与相适应的额定电流

▍使用与维护

■ 断路器各种特性由本公司整定，用户在使用中不可随意调整；

■ 断路器的额定剩余动作电流，用户可根据实际需要进行调整；

■ 在主电路通电状态下，对非延时型的断路器，手按模拟剩余电流动作试验按钮应立即脱扣，对延时型的断路器，手按模拟剩余电流动作试验按钮保持所需的延时时间值，断路器才脱扣；

■ 断路器漏电脱扣后，面板上漏电指示按钮向外凸出，在修复故障后需复位才能进行合闸；

■ 漏电试验按钮“T”每半年按一次，检查漏电脱扣装置是否正常；

■ 带漏电报警模块的断路器，当发生漏电报警后，必须对模块上的复位按钮进行复位，断路器漏电保护模块才能正常工作；

■ 断路器仅对负载侧接触相线或带电壳体与大地漏电进行保护，对同时接触两线引起的触电不能起到保护作用；

■ 自产品生产日期10个月内，在客户正常的储运、保养、使用条件下，因产品质量问题而不能正常使用，提供“三包”服务。

▍订货须知

用户在订货前必须注明：产品名称、型号、规格、极数、脱扣方式及附件名称、保护特性、额定电流、额定剩余电流，订单数量：例如：订HZLE-100，四极B型配电保护用断路器，复式脱扣器，额定电流100A，额定剩余动作电流100mA，共200台：应写为HZLE-100/4300B 100A 100mA 200台。

对断路器有特殊要求可与本公司技术部联系。
