▍用途

HZMB系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制，开发的新型断路器之一，其额定绝缘电压为800V（HZMB-63为500V），适用于交流50Hz，额定工作作电压690V及以下（HZMB-63为400V），额定工作电流至800A的电路中作不频繁转换及电动机不频繁启动之用。断路器具有过载、短路和欠压保护功能，能保护线路和电源设备不受损坏。

断路器按照其额定极限短路分断能力（lcu）的高低，分为L型（标准型）、M型（较高分断型）、H型（高分断型）三类，该断路器具有体积小、分断高、飞弧短（部分规格零飞弧）、抗振动等特点，是陆地及船舶使用的理想产品。

本断路器可垂直安装（竖装），亦可水平安装（即横装）

本断路器不能倒进线，即只可1、3、5接电源线，2、4、6接负载线

本断路器产品执行下列标准

IEC60947-1及GB/T14048.1　总则

IEC60947-2及GB14048.2　低压断路器

IEC60947-4及GB14048.4　接触器和电动机起动器

IEC60947-5.1及GB14048.5　机电式控制电路电器

▍适用工作环境

■ 海拔高度2000m及以下。

■ 周围介质温度不得高于+40℃（对于船用产品为+45℃）和不低于-5℃；

■ 安装地点的相对湿度在最高温度+40℃时不得超过50%，在较低温度时允许有较高的相对湿度。例如+20℃时为90%，但应考虑到由于湿度变化，有可能产生凝露现象。

■ 污染等级为3级

■ 断路器主回路及欠电压脱扣器安装位Ⅲ，其余辅助电路、控制电路为Ⅱ安装类别；

■ 断路器能耐受潮湿空气、盐雾、油雾、霉菌的影响；

■ 最大倾斜度+22.5°

■ 在受到船舶正常振动时能可靠工作；

■ 在受到地震情况下（4g）能可靠工作；

■ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；

■ 在没有雨雪侵袭的地方。

▍断路器的分类

■ 按产品级数分为三极与四极（HZMB-800无四极）。四极产品中中性极（N极）的形式分四种：

A型：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分；

B型：N极不安装过电流脱扣器，且N极与其它三极一起合分；（N极先合后分）

C型：N极安装过电流脱扣器，且N极与其它三极一起合分；（N极先合后分）

D型：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分；

■ 按额定电流（A）分：

HZMB-63为10、16、20、25、32、40、50、63A；

HZMB-100为16、20、25、32、40、50、63、80、100A；

HZMB-225为100/125/140/160/180/200/225A；

HZMB-400为225/250/315/350/400；

HZMB-630为400、500、630A；

HZMB-800为630/700/800A。

■ 按接线方式分为板前接线、板后接线、插入式三种。

■ 按过电流脱扣器型式分热动-电磁（复式）型、电磁（瞬时）型两种。

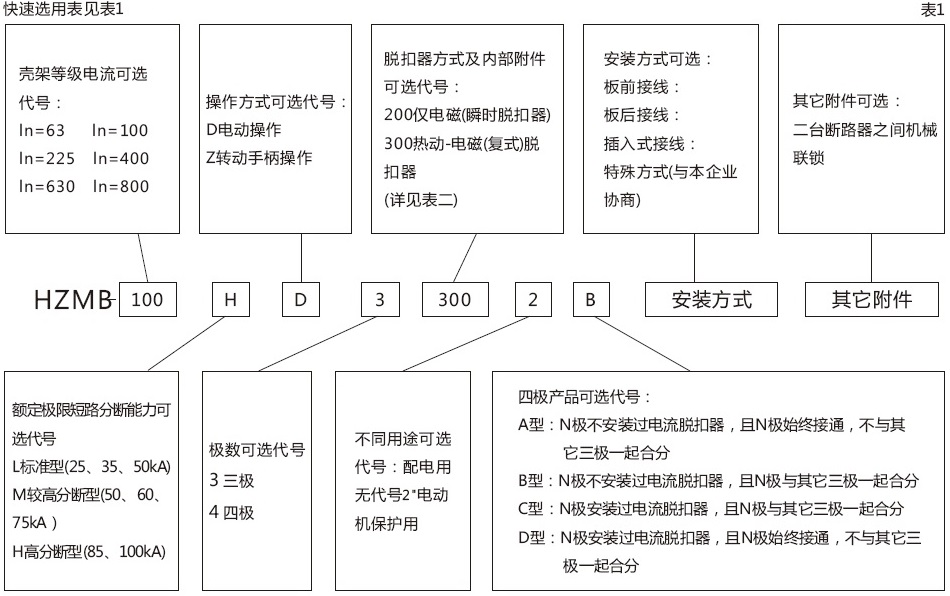

▍快速选用表

举例

1.如订HZMB-100M三极，电动机保护用，额定电流为80A并带分励脱扣器、辅助触头、板前接线且要求两台带机械联锁机构10台，即写为订：HZMB-100M/33402ln=80A，板前接线2台机械联锁，分励脱扣器线圈电压：AC230V，10台。

2.如订HZMB225四极，配电用，额定电流为180A并带电动操作机构及分励脱扣器，N极安装过电流脱扣器，且N极与其它三极一起合分形式，板后接线10台，即写为订HZMB-225D/4310C型，In=180A板后接线10台，电操电压：AC230V，脱扣器线圈电压AC230V。

▍脱扣器方式及附件代号

■ 脱扣器方式及附件代号见表2

▍保护特性

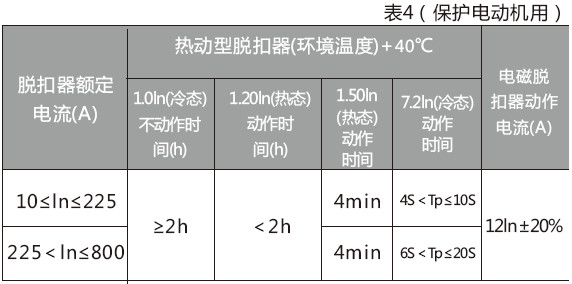

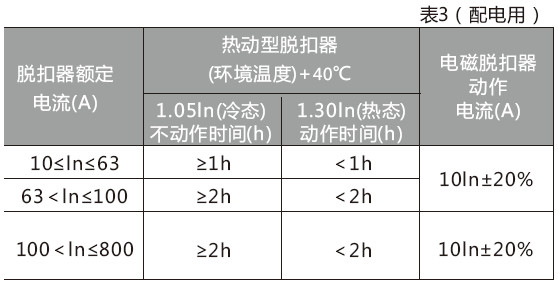

■ 断路器热动型脱扣器具有反时限特性：电磁脱扣器为瞬时动作，特性见表3（配电用）及表4（保护电动机用）。

▍断路器的技术参数及外形、安装尺寸

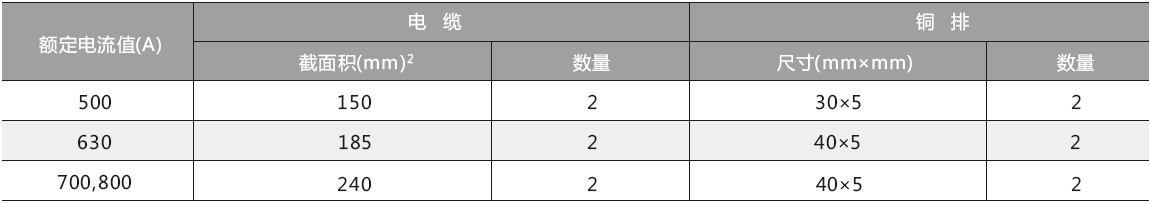

■ 连接导线的截面积与相适应的额定电流见表6

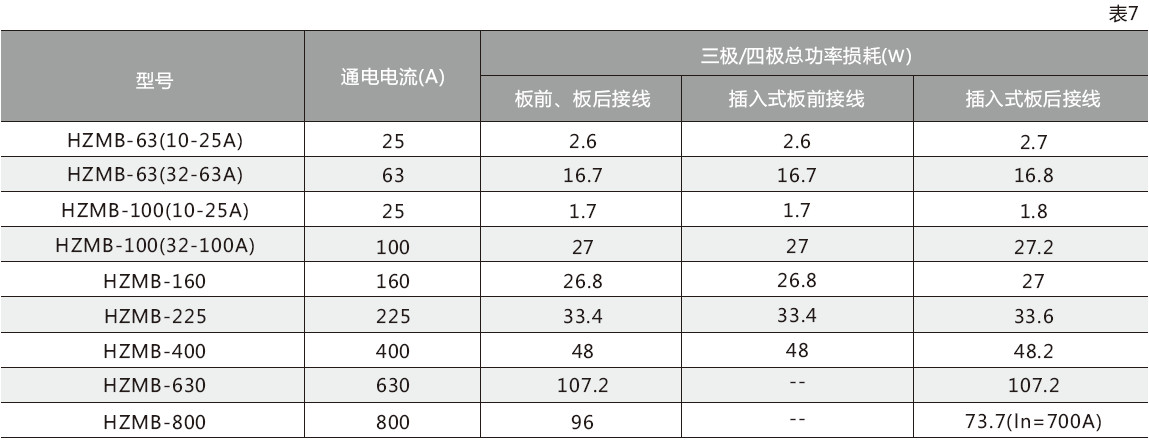

▍功率损耗

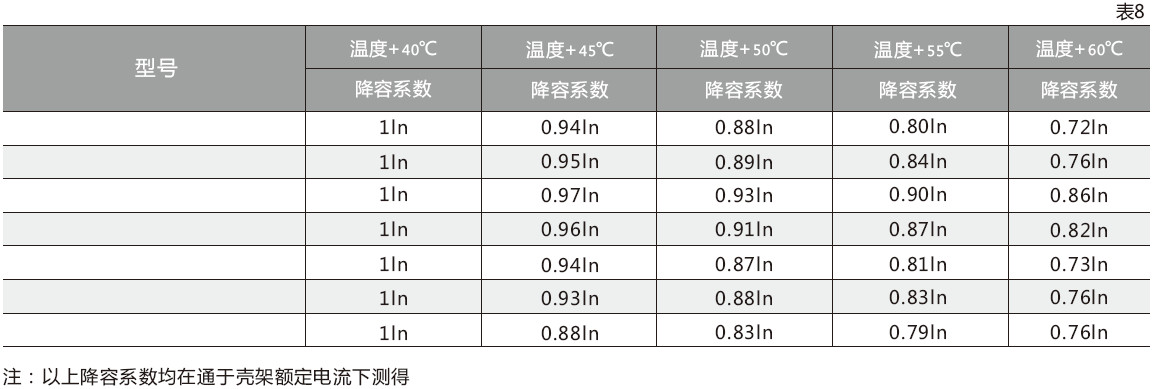

▍环境温度变化降容系数

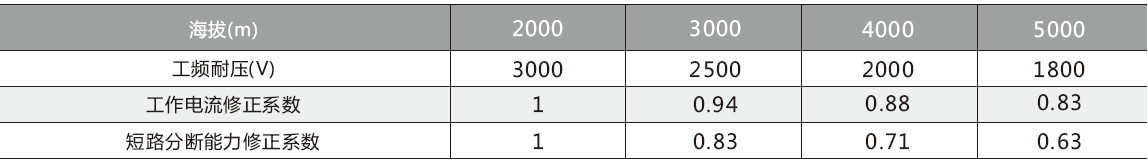

▍高海拔降容

海拔超过适用工作环境2000m时，断路器性能可参照下表修正

▍内外部附件

1.断路器的内部结构（根据用户需要断路器附件直接引出接线，或加装引出接线端子）

■ 欠电压脱扣器（在额定工作电压的35%～70%时，欠电压脱扣器应可靠使断路器脱扣；在额定工作电压的85%～110%时，欠电压脱扣器应保证断路器能合闸；在额定电压低于35%时，欠电压脱扣器应防止断路器合闸。）

欠电压脱扣部分三种型号：

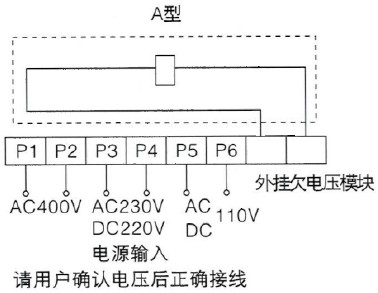

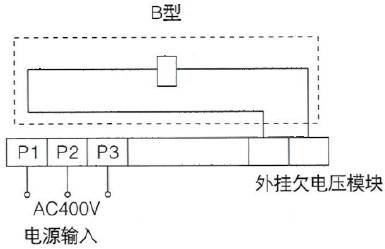

A型：一个规格五个电压等级：AC50Hz 110V 230V 400V；DC110V 220V B型：（三相保护）一个规格：AC50Hz 400V

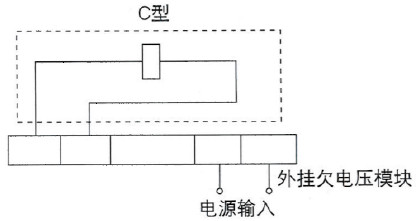

C型：两个规格AC50Hz 230V或400V

接线图（虚框内为开关内部附件）

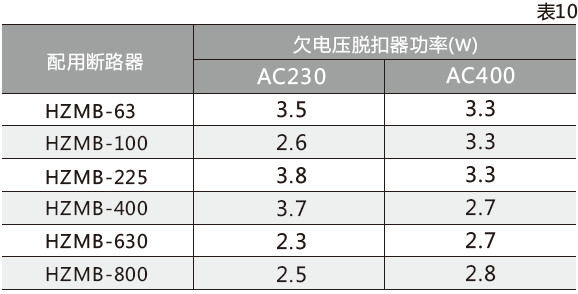

欠电压脱扣器功率

警告：欠电压脱扣器必须先通电，断路器才能再扣及合闸，否则将损坏断路器！

▍内外部结构

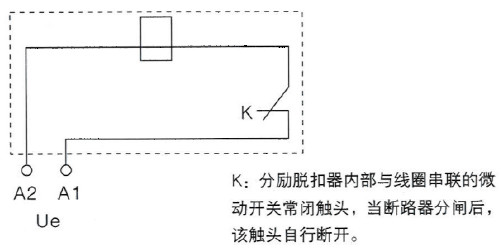

■ 分励脱扣器

接线图（虚框内为开关内部附件）

规格：AC50Hz，230V或400V；DC220V或24V（注：DC24V为不推荐规格）

在额定控制电源电压的70-110%之间时，分励脱扣器应可靠使断路器脱扣

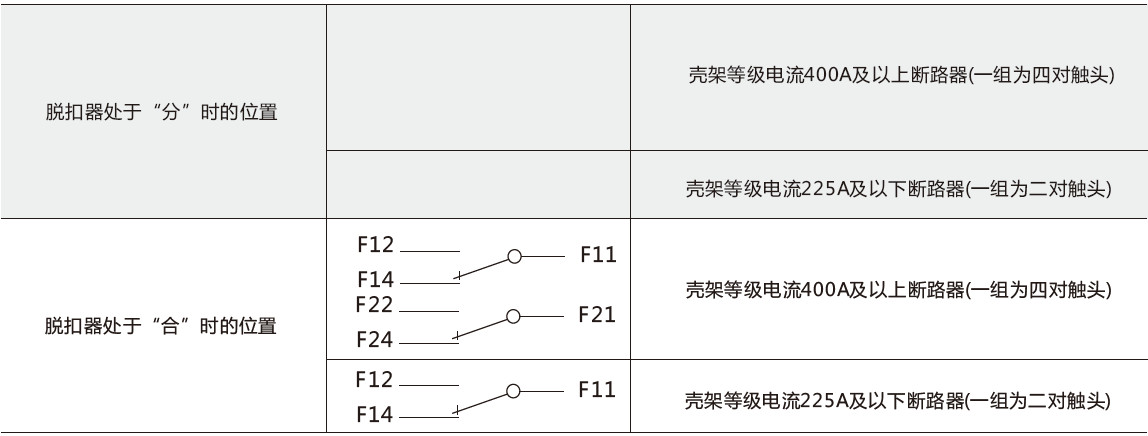

■ 报警触头

■ 辅助触头

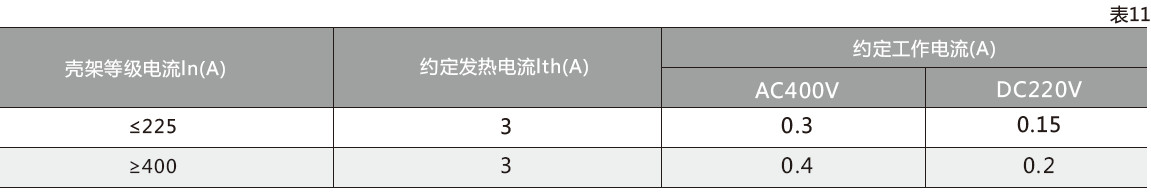

■ 辅助触头额定电流见表11

■ 辅助触头通电操作性能及相应的试验条件见表12

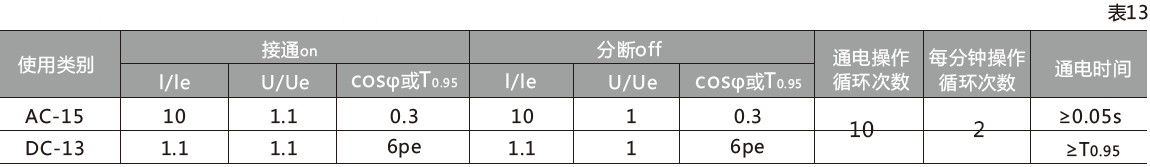

■ 辅助触头非正常条件下接通与分断能力见表13

2.断路器的外部附件

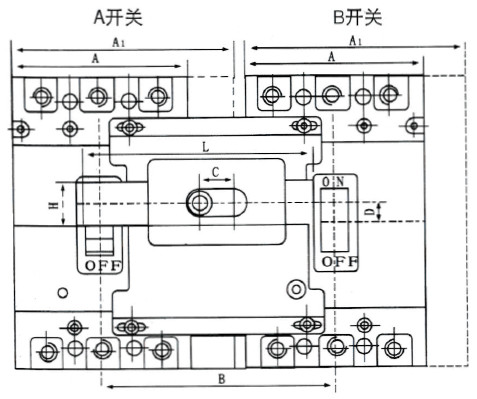

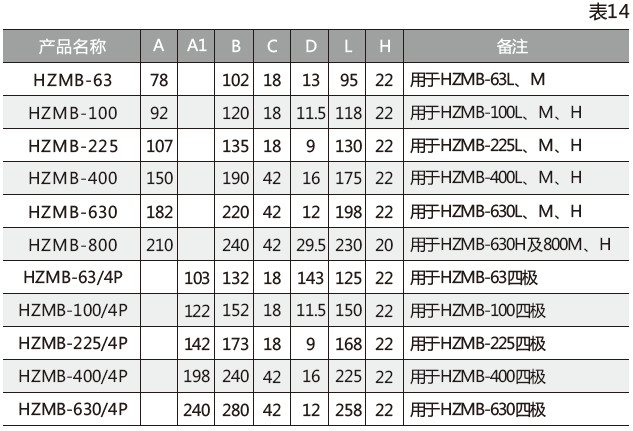

■ 两台断路器的机械联锁机构

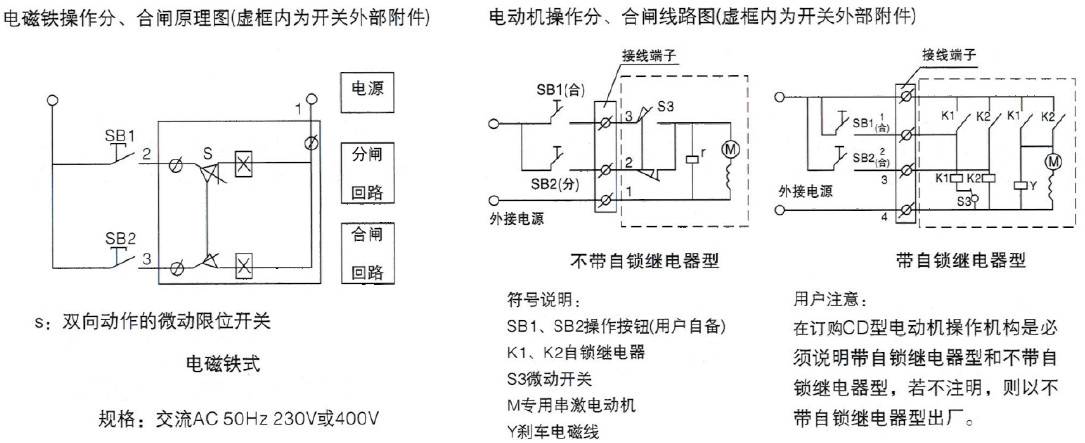

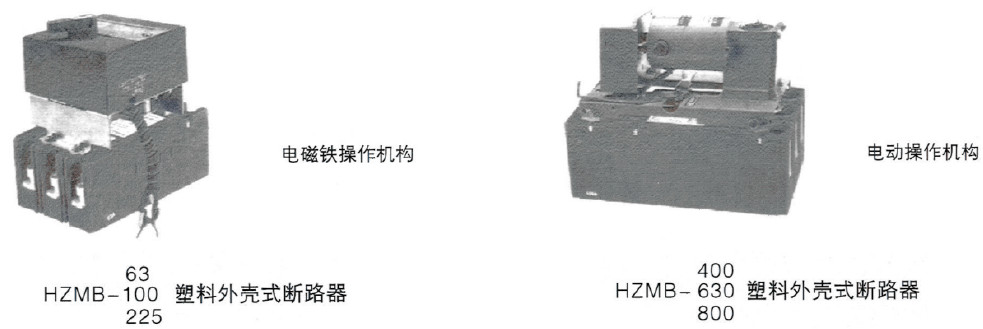

■ 操作机构

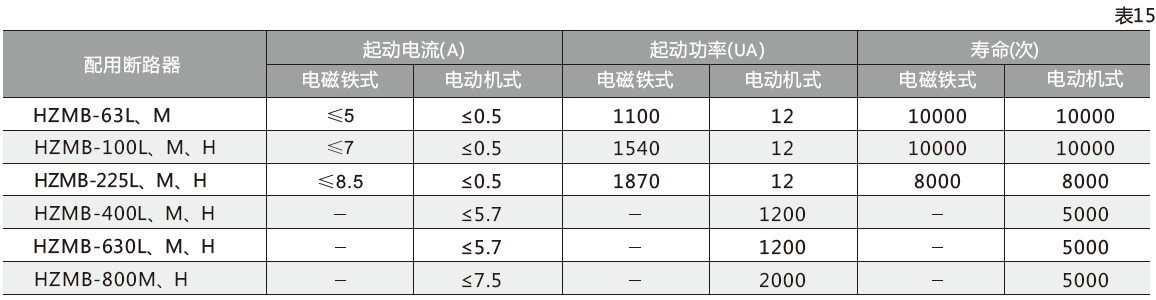

■ 电动机操作机构的起动电流，功率及寿命见表15

■ 电动机操作机构的起动电流，功率及寿命见表16

■ 转动手柄操作机构

■ 用途：

本机构专用于HZMB系列塑料断路器，通过旋转手柄实现抽屉柜，配电柜，动力箱等面板上操作的要求，并保证断路器处于合闸时柜体门板不能开启（即与门联锁）。

■ 特点：

该操作机构采用独特的设计与传动结构，通过旋转手柄实现塑壳断路器的分断、闭合和在扣。操作灵活、平稳、操作力小、安装方便、不必调整，机构的整体性能和质量均优于其他同类产品。同时该机构配套提供旋转手柄，为满足不同用户使用和需求，操作机构本公司可提供CSI系列、CS2系列、及CZ系列供选用（三极产品及四极产品通用）。

▍使用与维护

■ 断路器各种特性及附件由本公司整定，在使用中不可随意调节。

■ 断路器手柄可以处在三个位置，分别标示闭合、断开、脱扣三种状态，当手柄处于脱扣位置时，应向后扳动手柄，使断路器再扣，然后合闸。

■ 在用户遵守保管和使用条件下，从公司发货之日起，不超过18个月。断路器封印完好，产品如因质量问题而发生损坏或不能正常使用时，本公司负责无偿更换或修理。

■ 因产品技术需要不断不改进，所有数据应以本公司最新数据确认为准，如有变动，恕不另行通知。

▍订货须知

■ 订货时应注明以下内容：

断路器型号、规格；

脱扣器的额定电流；

附属装置的名称、规格、额定工作电压及组合代号；

按接线方式：板前接线可省略、板后插入式应说明。

■ 举例：

如订HZMB-100M三极10台，电动机保护，额定电流80A，带有分励脱扣器和辅助触头。分励脱扣器额定电压380V。

即可写为HZMB-100M/33402 ln=80A AC380V 10台。
